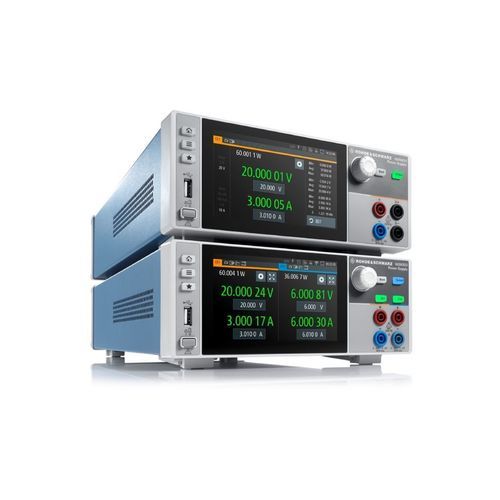

Tischnetzteil R&S®NGM200

DCgesteuertKonstantstrom

Kurzbeschreibung
Die R&S®NGM200 DC‑Netzgeräte sind kompakte, hochpräzise Geräte für Labor und Prüfstände. Die Zwei‑Quadranten‑Architektur ermöglicht Quellen‑ und Senkenbetrieb, sehr kurze Ausregelzeiten und hohe Rückleseauflösung – ideal für Batteriemessungen, Verbrauchstests und die Versorgung empfindlicher Schaltungen.

Hauptmerkmale

• Systemleistung bis zu 120 W (modellabhängig)
• Spannung pro Kanal: 0 V bis 20 V
• Max. Strom pro Kanal: bis zu 6 A (≤6 V) / 3 A (>6 V)
• Schnelle Datenaufzeichnung: bis 500 ksample/s (FastLog)
• Kompakte Bauform, 5" TFT Touchdisplay; Fernsteuerung per USB/LAN

Anwendungen

• Batterietests und Batteriesimulation
• Simulation von Spannungsabfällen und Lasttransienten
• Messung von Leistungsaufnahme und Standby‑Strömen
• Versorgung rauschkritischer Schaltungen und DUTs

Funktionen & Vorteile

• Batteriesimulation – Option R&S®NGM‑K106: Modellierung von Kapazität, Voc und ESR in Abhängigkeit vom Ladezustand für realistische Belastung des DUT.
• Schnelle Erfassung (FastLog) – Spannungs‑ und Strommesswerte bis 500 ksample/s (2 µs Auflösung); Speicherung auf USB oder Übertragung via USB/LAN; 2‑Kanal‑Modelle können parallel erfassen.
• Digitalvoltmeter (DVM) – Option R&S®NGM‑K104: internes DVM‑Port zur Messung an beliebigen Punkten der Prüfschaltung, reduziert Bedarf an externem DMM.
• 6½‑Stellen Rückleseauflösung – Sehr hohe Auflösung für Spannung/Strom/Leistung (µV / nA Werte je nach Bereich).
• Schnelle Lastregelung – Ausregelzeiten < 30 µs für typische 10%→90% Lastsprünge innerhalb ±20 mV, vermeidet Überschwinger und Spannungseinbrüche.
• Niedriges Rauschen/Ripple – Restwelligkeit < 500 µV RMS und < 2 mV p‑p (20 Hz–20 MHz), geeignet für empfindliche Elektronik.
• Zwei‑Quadranten‑Betrieb – Quelle und Senke zur Batterie‑ bzw. Lastsimulation; automatische Umschaltung und negative Stromanzeige im Sink‑Betrieb.
• Schutz‑ und Komfortfunktionen – OVP/OCP/OPP/OTP, FuseLink, Sense, Ausgangssequenzierung, Trigger I/O, QuickArb, Standard und FastLog Datenaufzeichnung.

Verfügbare Modelle (Kurz)

• R&S®NGM201 — 1 Ausgangskanal, max. Leistung 60 W, 0–20 V, Strom pro Kanal: ≤6 V: 0–6 A; >6 V: 0–3 A.
• R&S®NGM202 — 2 Ausgangskanäle, Gesamtleistung max. 120 W, je Kanal 0–20 V, gleiche Strombegrenzungen; parallele Erfassung möglich.

Spezifikationen (Auszug)

• Anzahl Ausgangskanäle: 1 / 2
• Gesamtausgangsleistung: max. 60 W / 120 W
• Max. Ausgangsleistung pro Kanal: 60 W
• Ausgangsspannung pro Kanal: 0 V bis 20 V
• Max. Ausgangsstrom pro Kanal: ≤ 6 V: 6 A; > 6 V: 3 A
• Spannungswelligkeit & Rauschen (20 Hz–20 MHz): < 500 µV RMS; < 2 mV p‑p (gemessen)
• Stromwelligkeit & Rauschen (20 Hz–20 MHz): < 1 mA RMS (gemessen)
• Lastausregelzeit (10%→90% innerhalb ±20 mV): < 30 µs
• Programmierauflösung: Spannung 1 mV; Strom 0,1 mA
• Rückleseauflösung: Spannung (20 V: 20 µV; 5 V: 5 µV), Strom (10 A: 20 µA; 1 A: 2 µA; 100 mA: 200 nA; 10 mA: 20 nA)
• Rücklesegenauigkeit: beispielhaft (Spannung <0,02% + Offset; Strom <0,05% + Offset)
• Display: 5" TFT WVGA Touch; Rückanschlüsse: Anschlussblock mit 4 Leitungen/Kanal
• Fernsteuerung: USB, LAN (optional WLAN, IEEE‑488)
• Abmessungen (B×H×T): 222 × 97 × 436 mm; Gewicht: ≈7,2–7,4 kg
