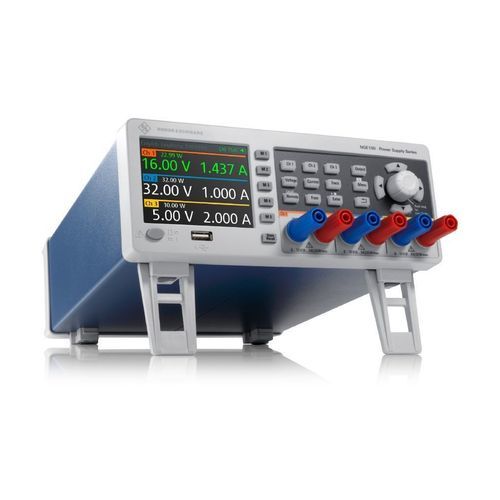

Tischnetzteil R&S®NGE100B

DCgesteuertKonstantstrom

Produktübersicht
Die DC-Netzgerätserie R&S®NGE100B bietet niederwellige Ausgänge und eine Reihe praxisorientierter Funktionen für Prüf- und Laboranwendungen. Es gibt Ausführungen mit zwei (R&S®NGE102B) oder drei (R&S®NGE103B) einzeln steuerbaren Kanälen. Typische Einsatzgebiete: F&E, Ausbildung, Fertigungsprüfung, Wartung und Instandsetzung. Ein Online‑Konfigurator dient der schnellen Auswahl.

Hauptmerkmale

• R&S®NGE102B: 2 unabhängige Kanäle; R&S®NGE103B: 3 unabhängige Kanäle
• Max. Gesamtausgangsleistung: 66 W (NGE102B) / 100 W (NGE103B)
• Ausgangsspannung pro Kanal: 0 V bis 32 V
• Max. Ausgangsstrom pro Kanal: bis zu 3 A
• USB (VCP/TMC) standardmäßig; LAN (LXI), WLAN, Digital I/O (4‑bit) optional

Funktionen & Vorteile
Galvanisch getrennte Kanäle
Jeder Kanal ist elektrisch von den anderen getrennt und nicht mit dem Gehäusepotential verbunden. Das ermöglicht Reihenschaltungen und bipolare Versorgungen ohne Erdungsprobleme in komplexen DUT‑Aufbauten.

Paralleler und serieller Betrieb
Die Kanäle sind elektrisch gleichwertig und können zur Erhöhung der Spannung in Reihe geschaltet werden (bis zu 96 V bei R&S®NGE103B, bis zu 64 V bei R&S®NGE102B) oder parallel für höhere Ströme genutzt werden (bis zu 6 A bei Kombination zweier Kanäle; bis zu 9 A bei Nutzung aller drei Kanäle des R&S®NGE103B).

Schutzfunktionen
Pro Kanal einstellbare Grenzwerte: Maximalstrom (elektronische Sicherung / OCP), Maximalspannung (OVP), Maximalleistung (OPP) und thermischer Schutz (OTP). Beim Erreichen einer Grenze schaltet die betroffene Ausgabe ab und eine Meldung erscheint. Die optionale FuseLink‑Funktion verknüpft Überstromschutz über Kanäle hinweg.

Farbcodierte Betriebszustände
Das 3,5" QVGA‑Display (320 × 240) zeigt Betriebszustände farbcodiert an: Konstantspannung = grün, Konstantstrom = rot, inaktiv = weiß; der aktuell eingestellte Kanal ist blau hinterlegt.

Konnektivität

• Frontanschlüsse: 4‑mm‑Sicherheitsanschlüsse
• USB‑Schnittstelle: virtueller COM‑Port und TMC‑Klasse (Standard)
• Optionale LAN‑Schnittstelle (LXI) mit integriertem Webserver (R&S®NGE‑K101)
• Optionales WLAN (R&S®NGE‑K102)
• Optionale digitale Trigger‑I/O (4‑bit) an der Rückseite (R&S®NGE‑K103)

Weitere Highlights
EasyArb für Arbiträrsignale; Messfunktionen für Spannung, Strom, Leistung und Energie; benutzerorientierte Anzeige und Bedienkonzept für klare Status‑ und Einstellungssicht.

Verfügbare Modelle

• R&S®NGE102B — 2 Ausgangskanäle — Max. Gesamtleistung 66 W — 0 V bis 32 V pro Kanal — 0 A bis 3 A — ab 1.010 EUR
• R&S®NGE103B — 3 Ausgangskanäle — Max. Gesamtleistung 100 W — 0 V bis 32 V pro Kanal — 0 A bis 3 A — ab 1.190 EUR

Technische Daten

• Anzahl Ausgangskanäle: 2 oder 3
• Gesamtausgangsleistung: max. 66 W (NGE102B) / 100 W (NGE103B)
• Maximale Ausgangsleistung pro Kanal: 33,6 W
• Ausgangsspannung pro Kanal: 0 V bis 32 V
• Max. Ausgangsstrom pro Kanal: 3 A
• Spannungswelligkeit und Rauschen (20 Hz–20 MHz): typ. < 1,5 mV RMS; < 20 mV Spitze‑Spitze (gemessen)
• Stromwelligkeit und Rauschen (20 Hz–20 MHz): < 2 mA RMS (gemessen)
• Lastausregelzeit (10%→90% innerhalb ±20 mV): < 200 µs (gemessen)
• Auflösungen Programmierung/Rückmeldung — Spannung: 10 mV; Strom: 1 mA
• Rücklesegenauigkeit Spannung: < 0,1 % + 20 mV; Strom: < 0,1 % + 5 mA
• Messfunktionen: Spannung, Strom, Leistung, Energie
• Schutzfunktionen: OVP, OCP, OPP, OTP; FuseLink unterstützt
• Arbiträrfunktion: EasyArb
• Display: 3,5" QVGA (320 × 240)
• Fernsteuer-Schnittstellen (Standard): USB; optional: LAN (LXI)
• Abmessungen (B × H × T): 222 mm × 97 mm × 310 mm
• Gewicht: ca. 4,9 kg / 5,0 kg (modellabhängig)
• Rackeinbau: Option R&S®HZC95
