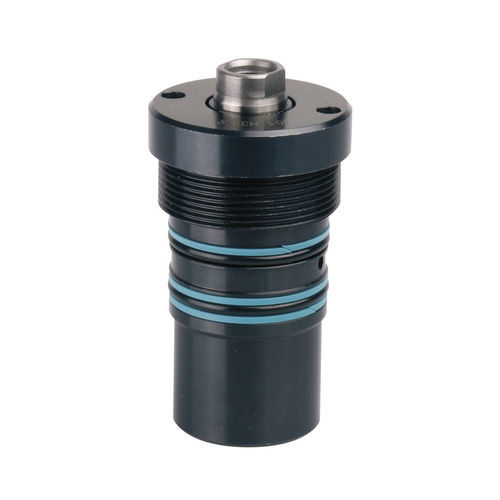

Einschraubzylinder B1.470 series

hydraulischKolbendoppeltwirkend

doppelt wirkend max. Betriebsdruck 500 bar Doppelt wirkende Einschraubzylinder werden eingesetzt, wenn der Rückhub in einer bestimmten Zeitspanne erfolgen soll, z. B. bei taktgebundenen Einrichtungen. Sie können selbstverständlich auch Zugkräfte erzeugen. Diese doppelt wirkenden Einschraubzylinder ermöglichen den platzsparenden Einbau in Vorrichtungskörpern und damit eine rohrlei­tungslose Ölzuführung. Der Doppelabstreifer schützt die Kolbenstange und ermöglicht eine besonders leckölarme Abdichtung. Die Abdichtung des Zylinders in der Pass­bohrung übernehmen zwei O-­Ring­-Stützring­kombinationen. Das Anziehen des Zylinders erfolgt mit einem Zweilochmutterndreher nach DIN 3116. So kann bei Bedarf auch der Bund im Vorrichtungskörper versenkt werden.
