Befestigungs-Montageset B1.5401 series

Gewinde

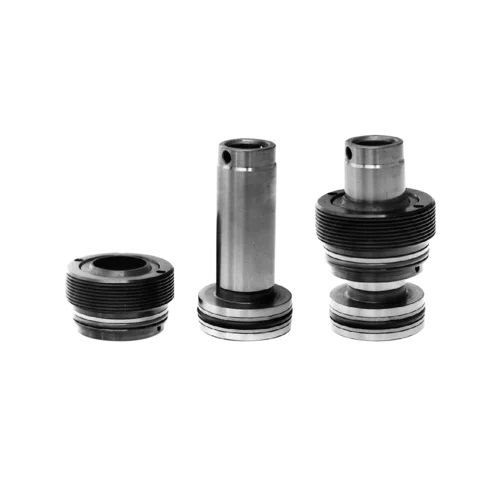

Kolben und Gewindebuchsen komplett mit Dichtungen für Blockzylinder doppelt wirkend max. Betriebsdruck 500 bar Die Einbauelemente werden direkt in den Vorrichtungskörper integriert. Die so entstan­denen Zylinder können sowohl als Druck­ als auch als Zugzylinder verwendet werden. Einbauelemente finden Verwendung auf Vor­richtungen mit engen Platzverhältnissen sowie überall dort, wo aufgebaute normale Spannele­mente den Bearbeitungsfreiraum einschränken oder den Späneabfluss behindern würden. Die Einbauelemente bestehen aus Kolben und Gewindebuchsen. Der Kolben wird in die Aufnahmebohrung der Vorrichtung eingelegt. Danach wird die Einbaubuchse in den Vor­richtungskörper geschraubt. Der Abschluss ist bündig mit dem Gehäuse. Das Anziehen der Gewindebuchse erfolgt mit einem Zweiloch­-Mutternschlüssel. Eine leckölarme Abdichtung der Kolbenstange wird durch zwei unabhängige Dichtungsstufen erreicht. Zusätzlich schützt ein Abstreifer vor dem Eindringen von Fremdstoffen. Die Ab­dichtung in der Passbohrung übernimmt eine O-­Ring-­Stützring­-Kombination.
