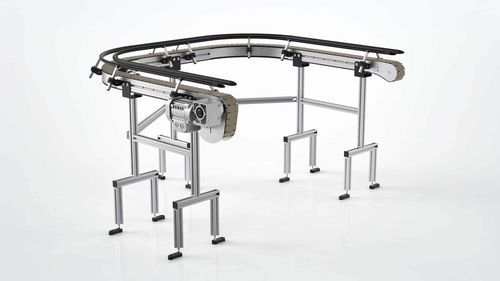

Kettenförderer

ScharnierkettengebogenStau

Überblick
Die Scharnierkettenförderer von Robotunits sind für die flexible Integration in komplexe Streckenlayouts ausgelegt und ermöglichen lange Strecken mit nur einem Antrieb. Für den dauerhaften Einsatz in Industrie und Logistik bieten sie einen zuverlässigen, wartungsarmen Betrieb, sehr enge Kurvenradien und einen gleichmäßigen Produktübergang.

Anwendungsbeispiel
Geeignet für Verpackung, Logistik, Lebensmittelverarbeitung, Abfallwirtschaft und Automobilproduktion. Konfigurierbar für Transport, Pufferung oder takten/indexierte Übergaben und einfach in Produktions‑ und Intralogistiklinien integrierbar.

Fakten

• Kompakte Fördertechnik mit besonders engen Radien
• Lange Strecken mit nur einem Antrieb möglich
• Umlenkung flächenbündig mit Rahmenprofil für ruhigen Kettenlauf

Nutzen

• Optimale Anpassung an räumliche und materialflussbezogene Anforderungen
• Energieeffizienter Betrieb
• Gleichmäßige und zuverlässige Produktübergabe zwischen Stationen

Technische Daten (Übersicht)
Rahmenbreite: 87 mm, 124 mm, 195 mm
Kettenbreite: 82,6 mm, 114,3 mm, 190,5 mm
Min. Kurvenradius: Kettenbreite 82,6 mm = 200 mm, Kettenbreite 114,3 mm = 200 mm, Kettenbreite 190,5 mm = 610 mm
Geschwindigkeit: 5 m/min bis 30 m/min
Max. Fördererlänge: ca. 15.000 mm *
Max. Fördergewicht: ca. 150 kg *
* abhängig vom Streckenlayout

Aufbau, Antrieb und Optionen

• Spezielles Rahmenprofil mit Anbaumöglichkeiten für Sensorik, Seitenführung und Unterbau
• Antrieb: Motor 230/400 V; Spiel/tension‑System für optimale Kettenspannung
• Umlenkung: spezielle Rolle für Scharnierkette, flächenbündig mit Rahmenprofil

Charakteristiken / technische Spezifikationen

• Drei Rahmenbreiten zur Anpassung an Gewicht, Geschwindigkeit und Streckenlayout (87 / 124 / 195 mm)
• Unterschiedliche Kettenbreiten für sehr enge Kurvenradien
• Ermöglicht komplexe Strecken mit Kurven und langen Distanzen mit nur einem Antrieb
• Wartungsarmer Aufbau mit einzeln austauschbaren Kettengliedern
• Einbaumöglichkeiten für Sensorik, Seitenführungen und Unterbau
• Optimierte Kettenspannung und -führung
• Max. Indikative Länge: ca. 15.000 mm (layoutabhängig)
• Max. Indikative Last: ca. 150 kg (layoutabhängig)
