Linearachse mit Servomotor HLMS

HochleistungPräzisionmit hoher Drehzahl

Produktübersicht

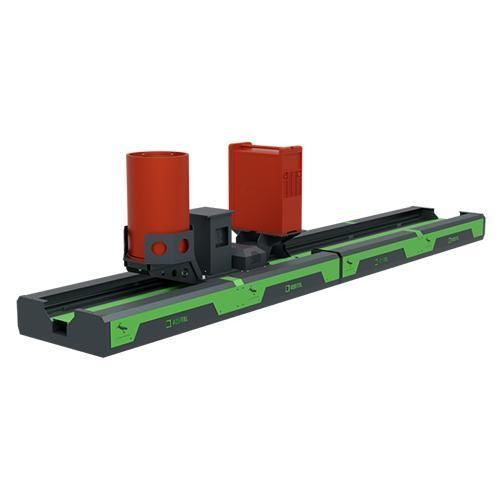

Die synchronen Hochpräzisions-Roboter-Schlitten der HLMS Series sind als 7. Achse für Industrieroboter konzipiert. Sie erhöhen die Zugänglichkeit und Reichweite des Roboters bei hoher Genauigkeit, Geschwindigkeit und Wiederholgenauigkeit. Die Serie ist in mehreren Größen (Small, Medium, Large, Xlarge) erhältlich, um unterschiedliche Nutzlasten und Anwendungsanforderungen abzudecken.

Wesentliche Eigenschaften

• Mechanisches Design mit hoher Präzision
• Fähigkeit zu hochdynamischen Bewegungen
• Konstante Wiederholgenauigkeit und kontrollierte Bewegung

Hauptfunktion
Die synchronen Hochpräzisions-Schlitten werden verwendet, um Robotern eine 7. Achse hinzuzufügen, die Zugänglichkeit zu verbessern und komplexe Schweiß- oder Handhabungsaufgaben mit gleichbleibender Wiederholgenauigkeit und kontrollierter Bewegung zu ermöglichen.

Kompatibilität & Anpassung

• Kompatibel mit führenden Industrieroboter-Marken und deren Controllern.
• Anpassbar: modulare Längen, Farboptionen, Branding und Integration von Zubehör zur Erfüllung spezifischer Automatisierungsanforderungen.

Empfohlene Servomotoren

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Technische Daten

• Small — Kapazität: 500 kg; Modullänge: 3000 mm; Max. Geschwindigkeit: 0,9 m/s; Wiederholgenauigkeit: ±0,005 mm; Tech Pack Länge: 600 mm; Drehmoment: 250 Nm
• Medium — Kapazität: 1000 kg; Modullänge: 3000 mm; Max. Geschwindigkeit: 0,6 m/s; Wiederholgenauigkeit: ±0,005 mm; Tech Pack Länge: 850 mm; Drehmoment: 500 Nm
• Large — Kapazität: 3000 kg; Modullänge: 3000 mm; Max. Geschwindigkeit: 0,6 m/s; Wiederholgenauigkeit: ±0,005 mm; Tech Pack Länge: 1100 mm; Drehmoment: 1500 Nm
• Xlarge — Kapazität: 7000 kg; Modullänge: 3000 mm; Max. Geschwindigkeit: 0,3 m/s; Wiederholgenauigkeit: ±0,005 mm; Tech Pack Länge: 1500 mm; Drehmoment: 3000 Nm
• Schweißmaschinen-Optionen: WM
• Schweißdrahttrommel-Optionen: WWD
• Antriebsgruppencode: OPTIONS (verschiedene Antriebskonfigurationen verfügbar)
• Lineare Achsencourse: D-(Tech Pack Länge) (die Hublänge hängt von der gelieferten Tech Pack Länge ab)

Zusätzliche Informationen
Verfügbare Optionen und Zubehör umfassen unterschiedliche Antriebs- und Schweißmaschinenintegrationen sowie Konfigurationen für Schweißdrahttrommeln. Die Produkte werden in Modullängen mit Tech Pack Optionen angeboten, um die Anforderungen an die Hublänge der Anwendung zu erfüllen.

Eigenschaften / technische Spezifikationen

• Serie: HLMS series
• Verfügbare Größen: Small, Medium, Large, Xlarge
• Empfohlene Servomotor-Marken: ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA
