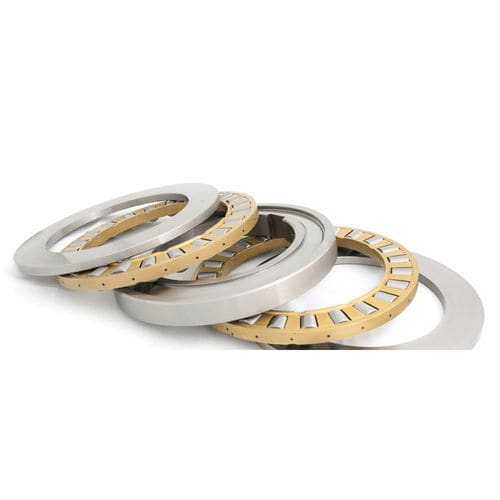

Zylindrisches Axialrollenlager

Die zweiseitig wirkenden Axial-Kegelrollenlager können hohe bidirektionale Axiallasten aufnehmen und sind in der Lage, eine geringe Exzentrizität zwischen Welle und Gehäuse auszugleichen, ohne ihre Leistung zu beeinträchtigen. Die erste Ausführung besteht aus zwei kegelförmigen Gehäusescheiben, einer flachen Wellenscheibe, zwei Reihen kegelförmiger Rollen und zwei zweigeteilten Messingkäfigen, die auf der Wellenscheibe geführt werden. Zwischen den beiden Gehäusescheiben ist eine Distanzhülse angeordnet, um das vom Kunden gewünschte korrekte Bankendspiel (BEP) einzustellen. Die zweite Konfiguration weist eine Zwischenscheibe mit externer Gehäusezentrierung auf. Typ TTK1 Teilbare Kompakteinheiten Zweiteiliger Käfig aus bearbeitetem Messing (M), geführt auf der Wellenscheibe (Zwischenscheibe) Zwischenscheibe mit Innenzentrierung auf der Welle Voreingestellter oder eingestellter BEP auf Kundenwunsch Sehr empfindlich gegenüber Fluchtungsfehlern Nimmt sehr hohe bidirektionale Axiallasten auf Erhältlich mit Schmiernuten und Bohrungen im äußeren Zwischenring Typ TTKSP Teilbare Kompakteinheiten Zweiteilig bearbeiteter Messingkäfig (M), geführt auf Wellenscheibe (Zwischenscheibe) Wellenscheibe mit Innenzentrierung auf der Welle Voreingestellter oder eingestellter BEP auf Kundenwunsch Sehr empfindlich gegenüber Fluchtungsfehlern Unterstützt sehr hohe bidirektionale Axiallasten Erhältlich mit Schmiernuten und Bohrungen im äußeren Zwischenstück Typ TTK2 Teilbare Kompakteinheiten mit geringem Querschnitt Zweiteilig bearbeiteter Messingkäfig (M), geführt auf Wellenscheibe (Zwischenscheibe) Zwischenscheibe mit Außenzentrierung am Gehäuse Sehr empfindlich gegenüber Fluchtungsfehlern
