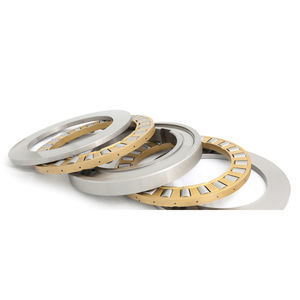

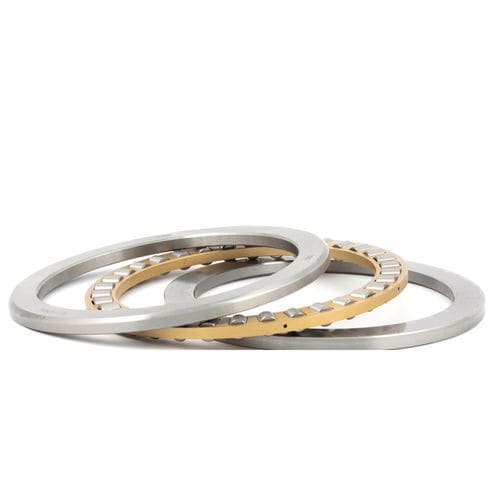

Zylindrisches Axialrollenlager

Messingmit Käfig

Einseitig wirkende Axial-Zylinderrollenlager bestehen aus einer Gehäusescheibe (GS), einer Wellenscheibe (WS) und einem Käfig-Rollensystem. Sie zeichnen sich durch einen sehr geringen axialen Querschnitt und eine hohe Tragfähigkeit und Steifigkeit aus. Sie können nur Axiallasten in einer Richtung aufnehmen und sind nicht in der Lage, Radialkräfte und Kippmomente zu übertragen. Typ 81M Flache Gehäusescheibe Teilbare Konstruktion mit geringem Querschnitt Zweiteilig bearbeiteter Messingkäfig (M) auf Rollen geführt Unterstützt unidirektionale Axiallasten Typ 89M Flache Gehäusescheibe Zwei Reihen von Rollen Zweiteilig bearbeiteter Messingkäfig (M) auf Rollen geführt Trennbare Konstruktion mit geringem Querschnitt Unterstützt unidirektionale Axiallasten Typ TCRBU Gewölbte Gehäusescheibe Trennbare Konstruktion mit geringem Querschnitt Zweiteilig bearbeiteter Messingkäfig (M) auf Rollen geführt Unterstützt unidirektionale Axiallasten Die kugelförmige Gehäusescheibe ist auf einer kugelförmigen Sitzscheibe montiert, um Wellenversatz auszugleichen
