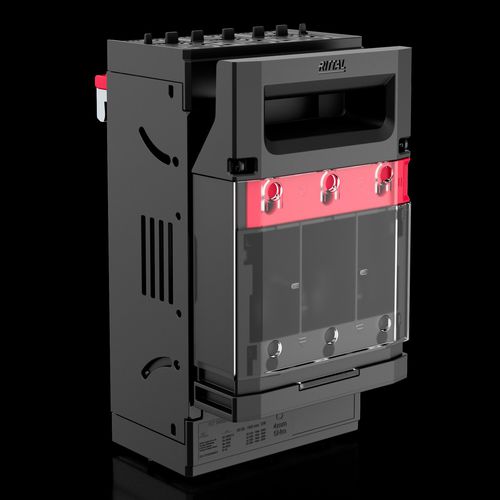

Sicherungshalter / Class J RiLineX

für Stromschienen-MontageClass JUL

Produktbeschreibung
RiLineX Sicherungsträger RX 9364010 für 60 mm Sammelschienensysteme. Für Sicherungseinsätze Klasse J (21×57 mm), 1–30 A. Deckel abschließbar und plombierbar. Integrierte Messtellen am Deckel für sichere Spannungsprüfung. Parkposition zur Erleichterung von Wartungsarbeiten. Anschlussvariante mit Rahmenklemme/Boxklemme für Rundleiter 1,5–95 mm²; feindrähtig mit Aderendhülse 1,5–70 mm².

Nutzen

• Deckel: abschließbar und plombierbar
• Spannungsprüfung über integrierte Messtellen und separate Öffnung
• Parkposition für vereinfachte Wartung

Material und Farbe

• Polyamid (PA 6), Brandverhalten UL 94‑V0
• Farben: RAL 9005; RAL 35745

Elektrische und mechanische Daten

• Nennstrom (max.): 30 A
• Bemessungsbetriebsspannung: 600 V AC
• Elektrische Werte UL (SCCR): 200 kA - 600 V, Fuse Class J max. 30 A, JDDZ/7
• Leitungsabgang: oben/unten
• Polzahl: 3‑polig

Sicherung und Sammelschiene

• Passend für Sicherungs‑Patronen Klasse J (21×57 mm)
• Passend für Sammelschienen: 15 x 5/10 mm; 20 x 5/10 mm; 30 x 5/10 mm

Anschluss

• Anschluss von Rundleitern (Rahmenklemme/Boxklemme): 1,5–95 mm²
• Anschluss feindrähtig mit Aderendhülse: 1,5–70 mm²
• Hinweis: In der Dokumentation werden sowohl 1,5–95 mm² als auch 1,5–70 mm² je nach Anschlussvariante genannt

Abmessungen

• Breite: 106 mm
• Höhe: 195 mm
• Tiefe: 105 mm

Verpackung und Gewicht

• Artikel‑Nr.: RX 9364010
• Verpackungseinheit: 1 Stück
• Nettogewicht: 1,2 kg
• Bruttogewicht: 1,235 kg

Technische Angaben

• Zolltarifnummer: 85361050
