Stumpfschweißmaschine Remedy 500 – V1 FA

automatischfreistehendmit Wagen

Übersicht

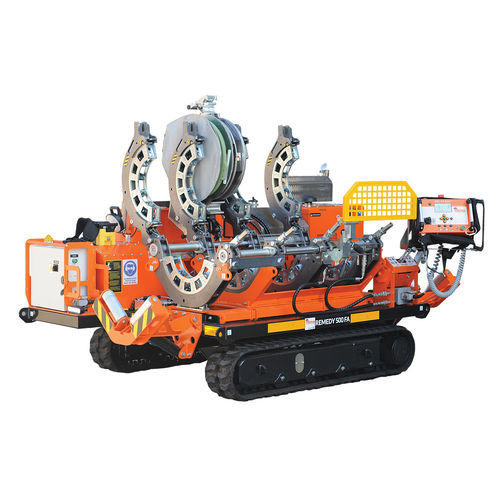

Kompakte Ketten-Stumpfschweißmaschine REMEDY 500 – V1 FA für hohe Produktivität bei kleinen und mittleren Rohrdurchmessern aus PE und PP. Mit dieselbetriebenem Bordgenerator und CNC-Vollautomatik für reproduzierbare, normkonforme Schweißverbindungen. Hergestellt von Ritmo für Rohrleitungsbau und -wartung.

Anwendungsbereiche

• Wasser
• Gas
• Bergbau
• Industrie
• Energie
• Ingenieurbau

Anwendungswerkstoffe

• PE / HDPE
• PP

Merkmale

• Maximale Leistung - CNC-Vollautomatik: automatisches Öffnen, Herausziehen der Heizplatte und Schließen gemäß internationalen Standards (ISO 21307 Low Pressure; GIS/PL2-3:2015; WIS 4-32-08 I4; DVS 2207-1:2015; DVS 2207-11:2017).
• Leistungsstarkes Antriebspaket - 1123 cc / 17 kW Motor mit Bordgenerator, bis zu 13 Stunden Autonomie und Einsatzfähigkeit an Steigungen bis 30%. Arbeitsbereich Ø 200 ÷ 500 mm (6" ÷ 20" IPS, 6" ÷ 18" DIPS).
• Patentierte Assistenzsysteme - Patentierte Unterstützung für Spannbackenöffnung, Fräse und Heizplattenentnahme zur Reduzierung des Bedienaufwands; optionaler Schaufelheber zur Stabilisierung und Ausrichtung; optionaler Lade-Winde zur schnelleren Rohraufnahme.
• Funkfernsteuerung bis 100 m - Drahtlose Steuerung für sichere Bewegung und exaktes Positionieren der Kettenmaschine.
• Einsatz in der Baugrube - Schweißaggregat abnehmbar vom Fahrgestell für Arbeiten in der Grube; 4. Spannbacke abnehmbar zur Verkleinerung des Aufbaus; spezielle Kabel und Verlängerungen bis 7 m auf Anfrage.
• Einfache Wartung - Schneller Zugang zu Servicefächern für Luftfilterreinigung, Sicherungsprüfung und Kühlerreinigung.
• Transportflexibilität - Kompakte Abmessungen und geringes Gewicht ermöglichen einfachen Transport mit einem einfachen Wagen.

Serienausstattung

• Tablet FA
• Hydraulische Rollen
• Maschinenkörper
• Heizplatte
• Hydraulische Fräse
• Ketten

Zubehör

• Inserts
• Werkzeug für Flanschkragen
• Roller Remedy 355-500
• In-Ditch Kit
• Schaufel-Kit
• Winden-Kit

Technische Daten (Tabelle)
Arbeitsbereich — 200 ÷ 500 mm; 6" ÷ 20" IPS; 6" ÷ 18" DIPS
Bordgenerator — 1123 cc - 17 kW
Kraftstoff — Diesel
CNC-Schweißzyklus — Ja
Rückverfolgbarkeit GPS — Ja
Speicher — Ja
Favoritenspeicher Schweißungen — Ja
Arbeitstemperatur — 180° ÷ 260° C (356° ÷ 500° F)
Außentemperaturbereich — -5 ÷ +40°C (23 ÷ 104°F)
Druck — bis zu 150 bar
Kraftstofftank — 40 L (10.56 gal)
Autonomie — 13 Stunden
Max. Einsatzneigung — 30%
Abmessungen Standardaufbau (B x T x H) — 2286 x 1668 x 1930 mm (7.5 x 5.5 x 6.3 ft)
Gewicht Standardaufbau — 1750 Kg (3858 lb)

Technische Spezifikationen

• Arbeitsbereich: Ø 200–500 mm (6"–20" IPS / 6"–18" DIPS)
• Motor: Diesel 1123 cc – 17 kW
• Kraftstofftank: 40 L; Autonomie ≈13 Stunden
• CNC vollautomatischer Schweißzyklus mit GPS-Rückverfolgbarkeit
• Betriebstemperaturen: Schweißen 180–260 °C; Umgebung -5 ÷ +40 °C
• Arbeitsdruck: bis zu 150 bar
• Max. überwindbare Neigung: 30%
• Abmessungen (B x T x H): 2286 x 1668 x 1930 mm
• Gewicht: 1750 kg
