Stumpfschweißmaschine Remedy 500 – V1

manuellfreistehendmit Wagen

Übersicht

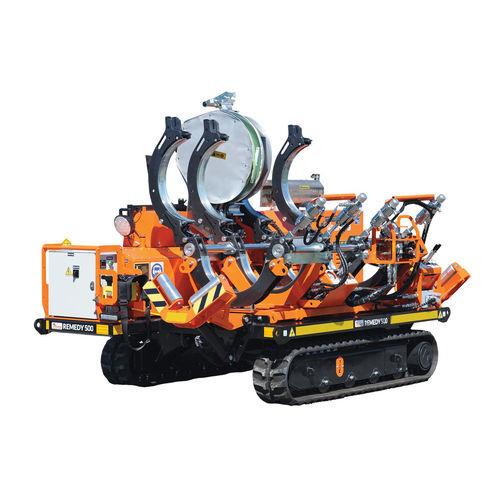

Stumpfschweißgerät auf Ketten Remedy 500 – V1, kompakt und ausgelegt für produktive Vor-Ort-Schweißarbeiten an PE- und PP-Rohren. Integrierter 17 kW Bordgenerator, Kettenantrieb und modulare Bauweise ermöglichen Einsatz auf Baustellen und innerhalb von Gräben.

Hauptmerkmale

• Zertifizierungsfähig - Manueller Schweißzyklus konform mit ISO 21307 High Pressure und ASTM F2620; Unterstützung der Schweißzertifizierung über Inspector 2.0 Datalogging und Cloud-Speicherung/-Analyse.
• Hohe Autonomie - 17 kW Motor mit 40 L Tank für bis zu 13 Stunden Betriebsdauer; bewältigt Gefälle bis 30 %.
• Arbeitsbereich - Geeignet für Stumpfschweißen von HDPE- und PP-Rohren Ø 200 ÷ 500 mm (6” ÷ 20” IPS; 6” ÷ 18” DIPS).
• Patentierte Hilfen - Unterstützte Spanneröffnung, hydraulische Fräse und Heizplatte reduzieren die Bedienkraft; Hubschaufelsystem und optionaler Ladewinde beschleunigen Ausrichtung und Einrichtung.
• Hydraulische Spannvorrichtung (optional) - Kits verfügbar zur Vereinfachung des Spannvorgangs und zum Entfernen der 4. Backe für Formstücke oder Flanschschweißungen.
• Funkfernbedienung - Drahtlose Steuerung bis 100 m für sichere Verfahr- und Positionierabläufe.
• Einbau in Gräben - Schweißeinheit abnehmbar vom Fahrgestell für Arbeiten im Graben; spezielle Kabel und Verlängerungen bis 7 m für Fernsteuerung des Schweißzyklus verfügbar.
• Einfache Wartung - Leichter Zugang zu Wartungsfächern für Routineprüfungen und Reinigungen.
• Transportflexibilität - Kompakte Abmessungen und moderates Gewicht erlauben einfachen Transport auf einem einfachen Wagen.

Anwendungsbereiche

• Energie
• Ingenieurbau
• Wasserversorgung
• Gas
• Bergbau
• Industrielle Rohrbauunternehmen

Anwendungswerkstoffe

• HDPE
• PP

Standardausstattung

• Hydraulische Fräseinheit
• Kettenlaufwerk
• Manuelles Schweißbedienfeld
• Maschinenkörper
• Hydraulische Rollen
• Heizplatte

Zubehör (Beispiele)

• Hydraulisches Verriegelungssystem
• Schaufel-Kit
• Ladewinden-Kit
• Rohr-Inserts
• Werkzeug für Flanschhals
• Inspector 2.0 (Datalogging)
• Roller Remedy 355-500
• Graben-Kit

Technische Daten

• Arbeitsbereich: 200 ÷ 500 mm; 6” ÷ 20” IPS; 6” ÷ 18” DIPS
• Bordgenerator: 1123 cc - 17 kW
• Kraftstoff: Diesel
• Manueller Schweißzyklus: Ja (ISO 21307 High Pressure; ASTM F2620)
• Rückverfolgbarkeit / GPS & Speicher: Verfügbar mit Inspector 2.0 (auf Anfrage)
• Arbeitstemperatur: 180° ÷ 260° C (356° ÷ 500° F)
• Umgebungstemperatur: -5 ÷ +40 °C (23 ÷ 104 °F)
• Druckfähigkeit: bis zu 150 bar
• Kraftstofftank: 40 L (10.56 gal)
• Autonomie: 13 Stunden
• Max. Einsatzneigung: 30 %
• Abmessungen (B x T x H): 2286 x 1668 x 1930 mm
• Gewicht (Standardausführung): 1750 kg
