Lager-Freilauf / Innen / Rücklaufsperre / Vorschub-Schalt
FDN series

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Lager-Freilauf / Innen / Rücklaufsperre / Vorschub-Schalt Lager-Freilauf / Innen / Rücklaufsperre / Vorschub-Schalt - FDN series
{{requestButtons}}

Eigenschaften

  • Aufbau:

    Lager, Innen

  • Anwendung:

    Rücklaufsperre, Vorschub-Schalt, Übersteuerer

  • Drehmoment:

    Max: 2.400 Nm (1.770,1492 ft.lb)

    Min: 16 Nm (11,801 ft.lb)

  • Durchmesser:

    Max: 80 mm

    Min: 8 mm

  • Rotationsgeschwindigkeit:

    Max: 3.925 rpm (24.661,5 rad.min-1)

    Min: 800 rpm (5.026,55 rad.min-1)

Beschreibung

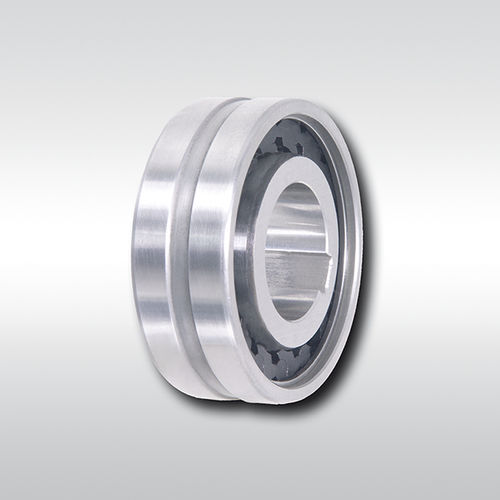

Einbaufreiläufe FDN
für Pressverbindung am Außenring
mit Klemmstücken in drei Bauarten

Eigenschaften

Einbaufreiläufe FDN sind Klemmstück-Freiläufe in Wälzlager­ab­messungen.
Die Freiläufe FDN werden eingesetzt als:

Rücklaufsperren
Überholfreiläufe
Vorschubfreiläufe

Die Bauart Standard und die Bauart P-Schliff für erhöhte Lebensdauer und Schaltgenauigkeit haben keine eigene Lagerung. Bei der Bauart Standard mit Lagerung ist jedes zweite Klemmstück durch eine Zylinderrolle ersetzt; dieser Freilauf kann somit radiale Kräfte aufnehmen.
Nenndrehmomente bis 2 400 Nm.
Das Drehmoment wird am Außenring durch Presssitz übertragen.
Bohrungen bis 80 mm.
