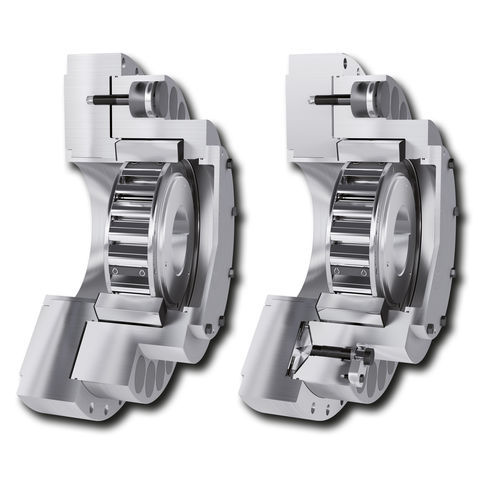

Rücklaufsperre FX series

Anbaufreiläufe FXR … sind Klemmstück-Freiläufe ohne eigene Lagerung in Bauart mit Klemmstückabhebung X. Sie bestehen aus den Anbaufreiläufen FXM mit zusätzlichem Drehmomentbegrenzer. Für den Reversierbetrieb können sie optional mit einer Rückwärtslauffunktion ausgestattet werden. Diese ermöglicht ein Rückwärtslaufen des Förderbandes, beispielsweise im Rahmen von Wartungsarbeiten.

Die Klemmstückabhebung X sorgt für verschleißfreien Leerlaufbetrieb bei schnell drehendem Innenring.

Bei Stetigförderern mit Mehrfachantrieb ist das Problem der ungleichen Verteilung des Rückdrehmomentes auf die einzelnen Getriebe und Rücklaufsperren zu beachten. Bei Stillstand der Anlage wirkt das gesamte Rückdrehmoment aufgrund unterschiedlicher Spiele und Elastizitäten in den beteiligten Antrieben überwiegend auf nur eine Rücklaufsperre. Beim Einsatz von Rücklaufsperren ohne Drehmomentbegrenzung müssten die einzelnen Getriebe und die dazugehörigen Rücklaufsperren aus Sicherheitsgründen jeweils auf das gesamte Rückdrehmoment der Förderanlage ausgelegt werden.

Das Problem der ungleichen Verteilung des Rückdrehmoments wird durch die Rücklaufsperren FXR … mit Drehmomentbegrenzung gelöst. Der in der Rücklaufsperre eingebaute Drehmomentbegrenzer rutscht bei Überschreiten des eingestellten Drehmomentes kurzzeitig, bis sukzessiv die weiteren Rücklaufsperren in Eingriff kommen. Damit wird erreicht, dass sich das gesamte Rückdrehmoment der Förderanlage auf die einzelnen Rücklaufsperren und Getriebe verteilt. Zudem werden die dynamischen Drehmomentspitzen des Sperrrvorgangs abgebaut, so dass die Getriebe vor schädlichen Drehmomentspitzen geschützt sind. Durch den Einsatz von Rücklaufsperren FXR … mit Drehmomentbegrenzung können bei Mehrfachantrieben die Getriebe kleiner dimensioniert werden.


Anwendung als

• Rücklaufsperre

für Stetigförderer mit Mehrfachantrieb, bei denen die Antriebe jeweils mit einer Rücklaufsperre ausgestattet sind.


Vorteile

• Schutz der Getriebe vor Überlastung durch ungleichmäßige Lastverteilung bei Mehrfachantrieben
• Schutz der Getriebe vor dynamischen Drehmomentspitzen beim Sperrvorgang
• Kleiner dimensionierte Getriebe ohne Einbuße an Sicherheit verwendbar
• Schutz der Rücklaufsperren, da dynamische Drehmomentspitzen durch kurzzeitiges Rutschen abgeschnitten werden
