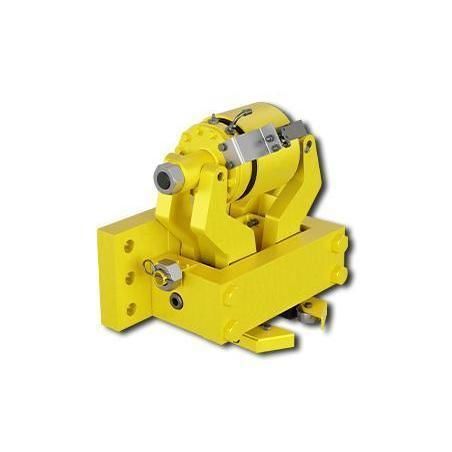

Backenbremse DR 088 FHK

gefederte Spannungmit hydraulischer Lockerungssteuerungfür Führungsschienen

Produkt

• Federbetätigte, hydraulisch gelüftete Zange für Schienenanwendungen (Sturm-/Notbremsen).
• Ausführung als Schienenklemme, Rahmengröße 088, Typbezeichnung DR 088 FHK.

Verfügbare Unterlagen und Modelle

• Datenblatt (PDF)
• Produktflyer
• 3D CAD-Modelle (STEP)
• Einbau- und Installationsanleitung

Produktdaten (Codes)
Zange | D
Schiene | R
Rahmengröße | 088
Federbetätigt | F
Hydraulisch gelüftet | H
Keine Nachstellung bei Reibklotzverschleiß | K
Max. Bremskraft | 500 kN
Druckzylinder mittig montiert | M
Erhältliche Klemmbacken für Schienenprofile | A55, A65, A75, A100, A120, 60E1

Einsatzhinweise

• Für unterschiedliche Schienengeometrien sind Klemmbacken für verschiedene Profiltypen erhältlich.
• Die Einheit ist für Not-/Sturmbremsfunktionen ausgelegt und erreicht Bremskräfte bis 500 kN.

Technische Daten

• Modell / Typbezeichnung: DR 088 FHK
• Rahmengröße: 088
• Funktion: federbetätigt, hydraulisch gelüftet
• Maximale Bremskraft: 500 kN
• Druckzylinder: mittig montiert
• Keine Nachstellung bei Reibklotzverschleiß erforderlich
• Verfügbare Klemmbackenprofile: A55, A65, A75, A100, A120, 60E1
• Feature-Codes: Clamp = D, Rail = R, Spring activated = F, Hydraulically released = H, No adjustment = K, Thruster central = M
