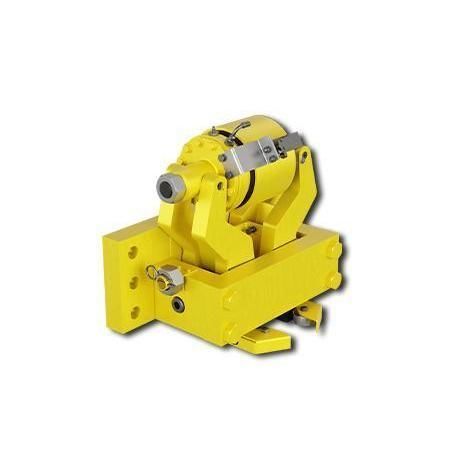

Bremse / gefederte Spannung DR 085 FHK

mit hydraulischer LockerungssteuerungNotfallSicherheit

Produktübersicht
Federbetätigte, hydraulisch gelüftete Schienenklemme als Sturmbremse, ausgelegt für Halte- und Notbremsanwendungen. Verfügbar in Rahmengröße 085 mit auswählbaren Haltekraftstufen von 50 kN bis 400 kN und kompatibel mit mehreren Schienenprofilen.

Verfügbare Unterlagen

• Datenblatt DR 085 FHK (PDF)
• Produktflyer (PDF)
• 3D CAD-Modelle (ZIP)
• Einbau- und Wartungsanleitung DR 085/088 FHM (PDF)
• Katalog: Industrielle Bremsen (PDF)

Eigenschaften (Tabelle)
Eigenschaften — Code
Zange — D
Schiene — R
Rahmengröße 085 — 085
Federbetätigt — F
Hydraulisch gelüftet — H
Keine Nachstellung bei Reibklotzverschleiß — K
Max. Bremskräfte für Halten: 50 kN, 100 kN, 200 kN, 300 kN oder 400 kN — 050 bis 400
Druckzylinder mittig montiert — M
Klemmbacken erhältlich für Schienenprofile A55, A65, A75, A100, A120 oder 6,00E+02 — A55 / A65 / A75 / A100 / A120 / 6,00E+02

Charakteristika / technische Spezifikationen

• Bauform: Schienenklemme, federbetätigt und hydraulisch gelüftet
• Modell / Rahmengröße: 085
• Clamp-Code: D
• Rail-Code: R
• Ansteuerung: Federbetätigt (F)
• Freigabe: Hydraulisch (H)
• Nachstellung: Keine Nachstellung bei Reibklotzverschleiß (K)
• Druckzylinder: mittig montiert (M)
• Max. Haltekräfte: 50 kN, 100 kN, 200 kN, 300 kN, 400 kN
• Kompatible Klemmbacken (Schienenprofile): A55, A65, A75, A100, A120, 6,00E+02
• Verfügbare Unterlagen: Datenblatt, Produktflyer, Einbauanleitung, 3D CAD-Modelle
