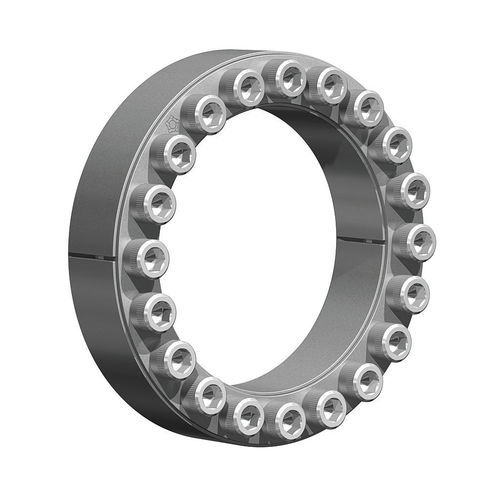

Spannsätze Kupplung RfN 7012
Wellefür FörderanlagenFlansch

Spannsätze Kupplung
Spannsätze Kupplung
Spannsätze Kupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Spannsatz
Produktanwendung
Welle
Befestigung
Flansch
Drehmoment

Min: 1.777 Nm
(1.310,6479 ft.lb)

Max: 1.960.015 Nm
(1.445.632,876 ft.lb)

Beschreibung

Bei Bandtrommeln oder ähnlichen Anwendungen erweist sich das Biegemoment als Hauptbelastung für eine Welle-Nabe-Verbindung. Zu hohe Biege­momente führen zu einer Überbeanspruchung im Stegbereich zwischen den Bohrungen des Spannsatzes. Bei Auftreten sich überlagernder Belastungen (z.B. Biegemoment und Torsionsmoment) müssen Schraubenanziehdrehmomente ggf. reduziert werden. Um den Einfluss von Biege­momenten auf die Spannverbindung zu begrenzen, berücksichtigen wir im Rahmen der Auslegung von Bandtrommeln die folgenden Kriterien: - Die maximale Durchbiegung der Welle darf ein Biegeverhältnis fm < 1/2000 x L (Distanz zwischen den Lagern) nicht überschreiten. - Die zulässigen Biege­momente entnehmen sie bitte unseren Tabellen. Produkteigenschaften Eine der anspruchvollsten Herausforderungen an unser Leistungsversprechen ist das Anwendungsgebiet der Bandtrommeln. Die extremen Belastungen, denen solche Bauteile ausgesetzt sind, insbesondere die hohen Biege­momente, ihre gleichzeitig unabdingbare Zuverlässigkeit und eine möglichst lange Lebensdauer erfordern höchstes Ingenieurs-Know- How. Unser internationales Entwicklerteam, das bereits mit den Produkten RfN 7012 und RfN 7012.2 und RfN 7015.0 und RfN 7015.1 Benchmarks für Qualitäts-Spannsätze geschaffen hat, setzt hier einen weiteren Meilenstein. Qualität bedeutet: Hochwertige Materialien und Werkstoffoberflächen und präziseste Verarbeitung gewährleisten einen nachhaltigen Produkteinsatz. Leistung bedeutet: Zuverlässigkeit und Langlebigkeit: Minimierung von Maschinenstillständen und Maximierung der Lebensdauer.
