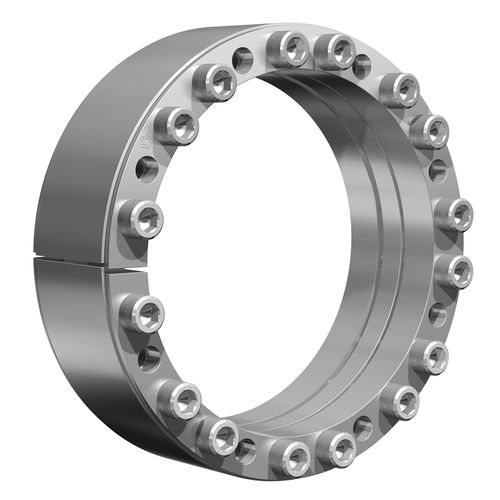

Spannsätze Kupplung RfN 7515 series
Zahnradfür Wellenfür Kraftübertragungen

Spannsätze Kupplung
Spannsätze Kupplung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Spannsatz, Zahnrad
Produktanwendung
für Wellen, für Kraftübertragungen
Weitere Eigenschaften
mit Drehmomentmessung
Befestigung
Flansch
Drehmoment

Max: 1.300.152 Nm (958.942,9035 ft.lb)

Min: 4.299 Nm (3.170,7797 ft.lb)

Beschreibung

Spannsatz RfN 7515 Besonders auf die Biegemomentübertragung ausgelegter 3-teiliger Spannsatz mit reduzierten Spannungen in Spannsatz. Besonderheiten - Durch die langen und flachen Konen können die geforderten Belastungen mit einem Spannsatz RfN 7515 übertragen werden. Bei der Montage verschieben sich Spannsatz und Nabe geringfügig axial. Biegemomente und Radiallasten – kombinierte Belastungen können übertragen werden (Bitte mit unseren Spezialisten Rücksprache nehmen). Hervorragende Zentrierfähigkeit – durch die relativ breite Bauweise. Beispielanwendungen: Bandtrommeln, Pressenantriebe Charakteristische Eigenschaften Präzisions-Spannsatz zur Übertragung von Drehmomenten, Axialkräften und speziell für die Übertragung von Biegemomenten optimiert, mit besonderen Anforderungen an den Rundlauf der zu verspannenden Teile. Besonderheiten – Durch die langen und flachen Konen können die geforderten Belastungen mit einem Spannsatz RfN 7515 übertragen werden. Bei der Montage verschieben sich Spannsatz und Nabe geringfügig axial. Biegemomente und Radiallasten – kombinierte Belastungen können übertragen werden. (Bitte nehmen Sie Rücksprache mit unserer technischen Abteilung). Hervorragende Zentrierfähigkeit – durch die relativ breite Bauweise. Beispielanwendungen Bandtrommeln Pressenantriebe Spannsatz-Einbau Die Werte für T, Fax, pW und pN gelten für geölt eingebaute Spannsätze. Oberflächen Für Welle und Nabenbohrung Ra ≤ 1,6 μm Toleranzen Wir empfehlen folgende Einbautoleranzen Welle: h8; Nabe: H8

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von RINGFEDER POWER TRANSMISSION GMBH anzeigen
