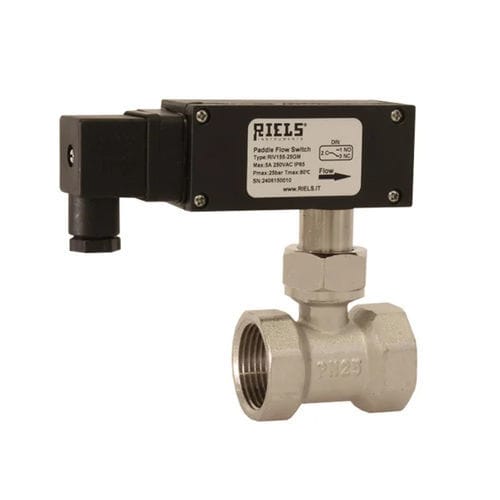

Mechanischer Durchflusswächter RIV150 series

Paddelfür FlüssigkeitenGewinde

Der Flügelrad-Durchflusswächter RIV150 ist für Heizungs-, Klima- und Kälteanlagen geeignet. Er wird zur Steuerung des Durchflusses von nicht korrosiven Flüssigkeiten verwendet. Der Flügel aus rostfreiem Stahl wird durch die Strömung bewegt, die die Reaktion der Rückstellfeder überwindet. Der Endteil des Flügelarms ist an einem Primärmagneten befestigt, der einen Sekundärmagneten außerhalb der Durchflusskammer steuert, der auf dem Kontakthebel des Mikroschalters montiert ist. Der elektrische Kopf ist von der mechanischen Ausrüstung des Geräts getrennt und kann ausgetauscht werden, ohne dass der Strömungsschalter aus dem Hydraulikkreislauf entfernt werden muss. Durch Öffnen der Schutzfolie kann der Unterbrechungswert durch Verstellen der Anzeige zwischen dem Minimum und dem Maximum leicht verändert werden. Die Einstellskala bezieht sich auf den abnehmenden Durchfluss in horizontaler Lage. Beim Einbau ist auf die richtige Durchflussrichtung zu achten. Vor und hinter dem Strömungswächter ist ein freier Rohrleitungsabschnitt vorzusehen, der mindestens dem fünffachen Durchmesser der Rohrleitung entspricht. TECHNISCHE DATEN mitgelieferte Dokumentation - Englische Bedienungsanleitung, Italienische Bedienungsanleitung Explosionsschutz - sicherer Bereich Minimale Temperatur der Prozessflüssigkeit - -20 °C Maximale Temperatur der Prozessflüssigkeit - 110 °C Messart - Mit Kontakt Lagertemperatur - -20...+70 °C Umgebungstemperatur - -20...+70 °C Einstellbare Kalibrierung - Si Durchfluss max (Flüssigkeit) - 10 L/min Durchfluss min (Flüssigkeit) - 5 L/min Paddeltyp - Universal-Paddel
