Dosierdifferentialwaage für Schüttgüter 920i® FlexWeigh

per Gewichtgravimetrischfür Industrieanwendungen

Übersicht

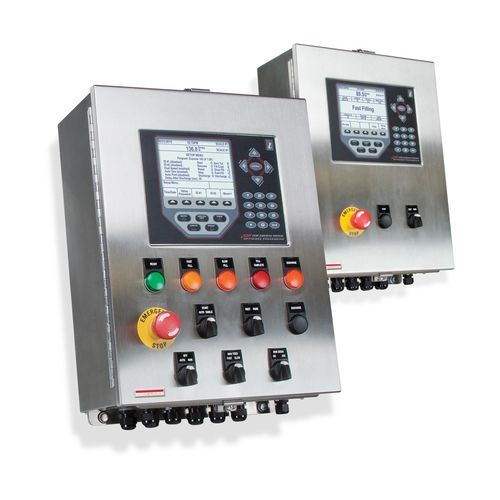

• Die Schüttwaage 920i® FlexWeigh Systems ist ein wandmontiertes Steuergehäuse aus Edelstahl für Schüttwaage-Anwendungen.
• Enthält die Applikationsprogramme 107 (Versand), 108 (Wareneingang), 109 (Versand/Empfang), 111 (Flip-Flop-Füller) und 112 (Flip-Flop-Füller mit Austrag).
• Frontbedienelemente: Notausschalter, Start/Fortsetzen, Zyklusende; Ship/Recv-Schalter bei 109. Softkeys für Presets, ID1 und ID2.
• Unterstützt kumulative Gewichtsstreuung, Steuerung von Füll-/Entleerungssequenzen und Torüberwachung.
• Überwachungsfunktionen: Drucker-Online-Prüfung, Überfüllüberwachung von Wiege- und Puffertrichtern sowie übertragene Prüfpfade (Audit Trail).
• I/O: Digitale I/O-Karte, Relais-Rack und SSR-Relaisausgänge.

Optionen

• Leuchtmelder zur Fehleranzeige.
• Manuelle Überbrückungsschalter.

Zulassungen / Warnhinweise

• NTEP.
• UL Listed.
• WARNUNG: Krebs- und Fortpflanzungsschäden California Proposition 65.

Modus-spezifische Beschreibungen

• 107 Shipping Bulkweigher: Für den einfachen Versandmodus ausgelegt; die Waage wird wiederholt beladen und entleert, bis das kumulierte Gewicht den Zielwert erreicht.
• 108 Receiving Bulkweigher: Für den einfachen Empfangsmodus ausgelegt; die Waage wird beladen und entleert, bis keine Ware mehr eintrifft. Der Bediener beendet den Zyklus mit der Taste Zyklusende.
• 109 Ship/Receive Bulkweigher: Ermöglicht die Auswahl zwischen Versand- und Empfangsmodus über einen dreistufigen verriegelbaren Schlüsselschalter.
• 111 Flip Flop Filler: Füllt zwei Waagen nacheinander auf das Zielgewicht; während eine Waage gefüllt wird, kann die andere vorbereitet werden.
• 112 Flip Flop Filler with Discharge: Ähnlich wie 111, mit unabhängiger oder manueller Entleerung der zweiten Waage.

Standard-Schalter / Ausgänge / Eingänge (Zusammenfassung)
-- Standard-Schalter (Spalten: Funktion | 107 | 108 | 109)
Notausschalter (mushroom) | X | X | X
Start/Fortsetzen | X | X | X
Zyklusende | X | X | X
Ship/Recv | - | - | X

-- Standard-Eingänge (Spalten: Eingang | 107 | 108 | 109)
Füllklappe geschlossen | X | X | X
Austragklappe geschlossen | X | X | X
Puffertrichter nicht voll | X | X | X
Wiegetrichter nicht voll | X | X | X
Drucker online | X | X | X

-- Standard-Ausgänge (Spalten: Ausgang | 107 | 108 | 109)
Langsamer Zyklus Alarm | OPT | OPT | OPT
Klappenalarm | OPT | OPT | OPT
Waagen-Überfüllalarm | OPT | OPT | OPT
Niedriger Pufferalarm | OPT | OPT | OPT
Druckeralarm | OPT | OPT | OPT
Füllklappe öffnen | X | X | X
Austragklappe öffnen | X | X | X

Optionale Schalter (Zusammenfassung)
-- Optionale Schalter (Spalten: Schalter | Typ | 107 | 108 | 109)
Manuell/Off/Auto | 3-Positionen-Schlüsselschalter | X | X | X
Man Fill On/-/Jog | Arretierend/Off/Rückstellfeder | - | X | X
Man Disch On/-/Jog | Arretierend/Off/Rückstellfeder | - | X | X
Discharge | - | X | - | -

Technische Daten

• Gehäuse: Wandmontage, Edelstahl.
• Applikationsprogramme: 107 (Versand), 108 (Wareneingang), 109 (Versand/Empfang), 111 (Flip-Flop-Füller), 112 (Flip-Flop-Füller mit Austrag).
• Frontbedienelemente: Notausschalter, Start/Fortsetzen, Zyklusende, Ship/Recv (nur 109); Softkeys für Presets, ID1 und ID2.
• I/O: Digitale I/O-Karte; Relais-Rack und SSR-Relaisausgänge.
• Überwachung: Überwachung der Füll-/Entleerungsklappen; Überfüllüberwachung von Wiege- und Puffertrichtern; Drucker-Online-Prüfung; übertragener Audit Trail.
• Betriebsarten: Kumulative Gewichtsstreuung; Steuerung der Füll- und Entleerungssequenzen.
• Optionale Merkmale: Leuchtmelder zur Fehleranzeige; manuelle Überbrückungsschalter; verschiedene optionale Alarme und Schaltertypen wie aufgeführt.
• Zulassungen: NTEP, UL Listed.
