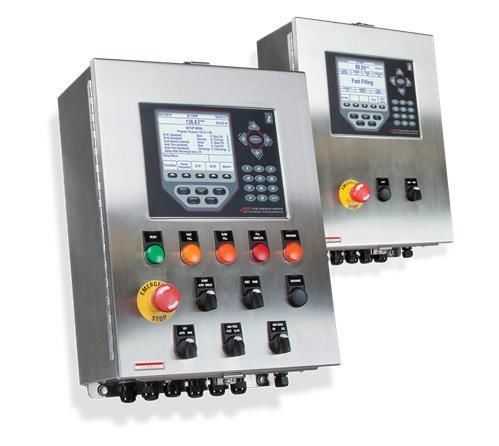

Chargen-Wägeindikator/Controller 920i® FlexWeigh

digitalEdelstahlmit Relay

Übersicht
Die werkseitig vorgefertigten und getesteten 920i® FlexWeigh Füll-/Chargenverwiegungssysteme verbinden den 920i‑Indikator mit dem FlexWeigh‑Bedienfeld und liefern schlüsselfertige Wägelösungen für Behälterbefüllung, Loss‑in‑Weight‑Dosierung und Mehrkomponenten‑Batching. Systeme werden vollständig montiert und betriebsbereit geliefert.

Hauptmerkmale

• Wandgehäuse aus Edelstahl (NEMA Type 4X)
• Frontbedienelemente: E‑Stop, Reset/Resume, Start
• 920i‑Anzeige mit Softkeys für Presets, CN#, ID#, Formel#, Totale
• Kumulierte Zwischen- und Gesamtsummen mit übertragbarer Audit‑Trail
• Digitale I/O‑Karte; Relais‑Rack und SSR‑Ausgänge
• Werksgetestete, vorprogrammierte Modelle 101, 102, 103, 104, 201, 202 für schnellen Einsatz

Systembeschreibungen
101 Grundfüller

• Leeren Behälter auf die Waage stellen; System füllt auf ein voreingestelltes Bruttogewicht; Behälter entnehmen und Zyklus wiederholen.

102 Automatisches Füllen, automatisches Entladen

• Leeren Behälter unter die Waage stellen; System füllt bis zum voreingestellten Gewicht und entlädt das Produkt automatisch in den Behälter; für nachfolgende Behälter fortlaufender Betrieb.

103 Loss‑In‑Weight‑Füller

• Gibt voreingestellte Nettogewichte aus einem gewogenen Vorratsbehälter ab, bis ein niedriger Füllstand oder ein definiertes Bruttogewicht erreicht ist; anschließend wird der Vorratsbehälter auf das obere Niveau nachgefüllt.

104 Loss‑In‑Weight‑Füller (Behälternachfüllung/Weiterführung)

• Vorratsbehälter auf der Waage werden ausgegeben, bis sie leer sind; leert ein Behälter während des Zyklus, pausiert der Zyklus und setzt fort, wenn der Behälter ersetzt wird, sodass die Ausgabe am richtigen Punkt weiterläuft.

201 Vier‑Zutaten Dual‑Speed oder Acht‑Zutaten Einzelspeed Batcher

• Leeren Behälter auf die Waage stellen; System füllt mehrere Zutaten nacheinander auf voreingestellte Rezeptgewichte; Behälter entnehmen und Vorgang für die nächste Charge wiederholen.

202 Vier‑Zutaten Dual‑Speed oder Acht‑Zutaten Einzelspeed mit Entladung

• Tank oder Trichter mit mehreren Zutaten nacheinander befüllen und anschließend die kombinierte Charge in ein darunter stehendes Gefäß entleeren.

Standard‑Schalter und Ausgänge (Zusammenfassung)

• Standard‑Schalter an allen Modellen: E‑Stop, Reset/Resume, Start.
• Schalter/Ausgang für Entladung: vorhanden bei Modellen 102 und 202.
• Standardausgänge: Fast fill und Slow fill sind bei allen Modellen verfügbar; Fill complete, Zero tolerance, Refill und weitere Signale sind modellabhängig (siehe Systembeschreibungen).

Optionale Schalter

• Verschiedene Frontschalter‑Optionen (Manual/Off/Auto, manuelle Zutatenwahl, Drucktaste Fill/Discharge/Dispense/Refill, Maintained/Off/Spring Return, manuelle Zuführung, Jog etc.) zur Anpassung an Prozessanforderungen.

Optionale Frontleuchten

• Beispiele: Ready — Grün (Teile‑Nr. 121051) — verwendet bei 101, 103, 202; Fill Complete — Rot (Teile‑Nr. 121052) — verwendet bei 101, 103, 201, 202; Filling — Bernstein (Teile‑Nr. 121053); Discharging — Blau (Teile‑Nr. 121056); Dispensing — Bernstein (Teile‑Nr. 121059); Refilling — Blau (Teile‑Nr. 121063); Low Supply — Rot (Teile‑Nr. 121065); Fill Time Alarm — Rot (Teile‑Nr. 121066). Mehrere Lampen/Legenden‑Kombinationen je System verfügbar.

Zulassungen / Hinweise

• UL‑Zulassung verfügbar; Zulassungsunterlagen auf Anfrage erhältlich.
• Systeme sind für 120 VAC Steuer‑Spannung ausgelegt. Für 220 VAC oder DC‑Steuerspannungen Vertrieb kontaktieren.

Technische Daten

• Produktfamilie: 920i® FlexWeigh Filler/Batcher Systems — vor‑konfigurierte Modelle 101, 102, 103, 104, 201, 202
• Konstruktion: Wandgehäuse aus Edelstahl, NEMA Type 4X
• Benutzeroberfläche: 920i‑Anzeige mit Tasten für Presets, CN#, ID#, Formel#, Totale
• Bedienelemente: E‑Stop, Reset/Resume, Start auf der Frontplatte; zusätzliche Schalteroptionen
• I/O: Digitale I/O‑Karte; Relais‑Rack und SSR‑Ausgänge; vielfältige Standard‑ und optionale Ausgangssignale für fast/slow fill, Entladung, Refill, Fill complete, Zero tolerance, Slow cycle usw.
• Funktionale Modi: Basisfüller, automatisches Füllen/Entladen, Loss‑in‑Weight‑Modi (mit Refill/Resume), Mehrkomponenten‑Batching (Dual‑ oder Single‑Speed)
• Register & Reporting: Kumulative Zwischen‑ und Gesamtsummen; übertragbares Audit‑Trail
• Netzversorgung: Ausgelegt für 120 VAC (für andere Steuer‑Spannungen bitte Fabrik konsultieren)
• Lieferung: Werksgeprüft und vorprogrammiert; geliefert komplett und betriebsbereit
