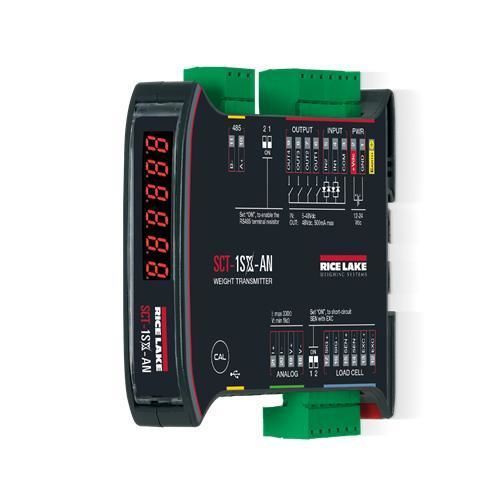

Wägetransmitter mit serieller Schnittstelle SCT-1SX

mit Ethernet SchnittstelledigitalSerie

Übersicht

• Echtzeitdiagnose des Zustands von Wägezellen und Fehlerwarnungen
• Micro-USB-Anschluss für Programmierung und Kommunikation
• Integrierter Feldbus und Webserver für Konfiguration, Diagnose und Remote-Datensicherung über Ethernet
• Verarbeitet bis zu 4.800 Messwerte/s für präzise Gewichtssignalfilterung
• Feldbus-Aktualisierungsrate bis zu 120 Updates/s; serielle Aktualisierungen bis zu 1600 Hz
• Neues Netzteil unterstützt bis zu 16 × 350 Ω Wägezellen für verbesserte Wäge-Stabilität
• Schutz gegen Überlast, Polungsumkehr und Kurzschlüsse für industrielle Umgebungen
• Modbus RTU in allen Versionen integriert (hohe Aktualisierungsraten)
• Mehrere Kalibrierverfahren: theoretisch (mV/V), Probewichte, Webserver oder xSpeed-Software; kompatibel mit Rice Lake Tools

Optionale xSpeed-Software

• Anpassung des Wägefilters zur Optimierung von Geschwindigkeit und Genauigkeit in statischen und dynamischen Anwendungen
• Grafische Wägeanalyse zur Erkennung mechanischer Störungen und Vibrationen
• Oszilloskop-Funktion für Diagnose und Filteroptimierung

Produktübersicht
Der SCT-1SX ist ein digitaler Wäge-Transmitter für die industrielle Automatisierung und Prozessleitsysteme. Er liefert Millisekunden-Konvertierungen und hohe Auflösung für präzises Wägen, versorgt bis zu 16 Wägezellen und bietet vielfältige I/O- und Kommunikationsoptionen zur Integration in SPS und Steuerungsnetzwerke. Integrierte Diagnosefunktionen, Feldbusprotokolle und die Weboberfläche vereinfachen Inbetriebnahme, Überwachung und Fernwartung.

SCT-1SX Spezifikationen (Zusammenfassung)

• Power: 12 bis 24 VDC, 5 W
• Leistungsaufnahme: 70 mA min bis 100 mA max
• Erregerspannung: 5 V, 250 mA — unterstützt bis zu 16 × 350 Ω
• Analog-Eingangsbereich: ±39 mV
• Analoge Empfindlichkeit: 0,01 µV/d (hohe Auflösung); 0,3 µV/e (legal)
• A/D-Abtastrate: bis zu 4800 Hz
• Auflösung: intern 1.500.000 counts; Display 800.000; legal bis 10.000 e (oder multi-field 2 × 3.000 e)
• Digitale I/O: 2 konfigurierbare Eingänge (12–24 VDC); 4 konfigurierbare Ausgänge (150 mA, 48 VAC / 150 mA, 60 VDC)
• Kommunikation: RS-485, RS-232, micro-USB; Feldbus bis 120 Hz; seriell bis 1600 Hz
• Analogausgang (optional): OPTO isoliert 16-bit; 0–20 mA / 4–20 mA (max 350 Ω); 0–5 V / 0–10 V (min 10 kΩ)
• Anzeige: sechsstellige (8 mm) rote LED; Tasten: 5-Tasten-Membranpanel (Zero, Tare, Mode, Print, C)
• Abmessungen: 120 × 23 × 112 mm (4,72 × 0,9 × 4,0 in)
• Betriebstemperatur: -20 °C bis 60 °C; Zertifiziert: -10 °C bis 40 °C
• Luftfeuchtigkeit: 85 % ohne Kondensation; Gehäuse: ABS-Kunststoff
• Garantie: ein Jahr beschränkt; Zulassungen: CE-M EN 45501; EMC 2014/30/EU; LVD 2014/35/EU; RoHS 2011/65/EU; OIML R61 - MID; OIML R76

Technische Daten

• Versorgung: 12–24 VDC, 5 W; Verbrauch 70–100 mA
• Anregung: 5 V, 250 mA (unterstützt 16 × 350 Ω)
• Eingangsbereich: ±39 mV; Empfindlichkeit: 0,01 µV/d (0,3 µV/e legal)
• A/D-Rate: bis zu 4800 Hz; interne Auflösung 1.500.000 counts
• I/O & Kommunikation: 2 Eingänge, 4 Ausgänge, RS-485, RS-232, micro-USB, Feldbus, Modbus RTU
• Optionaler Analogausgang (OPTO isoliert 16-bit): Strom/Spannungsoptionen
• Anzeigen: Net, Mitte Null, Stabilität; Display: 6-stellige LED
• Abmessungen & Umgebung: 120 × 23 × 112 mm; -20 °C bis 60 °C Betrieb; 85 % RH nicht kondensierend
