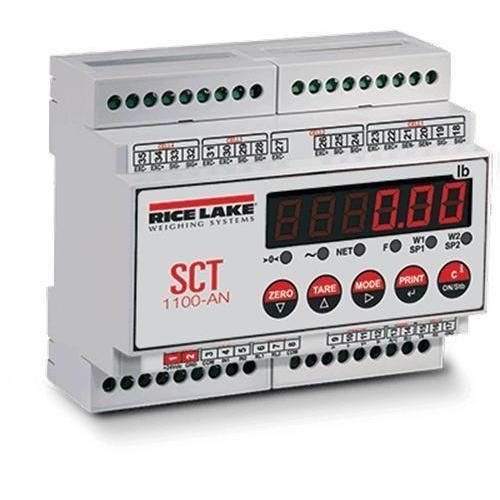

Analoger Wägezellen-Transmitter SCT-1100

digital

Übersicht
Der SCT-1100 ist ein kompakter Signalaufbereitungs‑Transmitter für bis zu vier Wägezellen‑Eingänge. Er kann als unabhängiger oder abhängiger Vierkanal‑Wägesender betrieben werden und liefert direkte Netto-, Brutto‑ und Tara‑Werte für industrielle Wägesysteme. Die DIN‑Schienenmontage und die rote LED‑Anzeige eignen sich für Schaltschränke und Maschinengehäuse.

Hauptmerkmale

• Unterstützt bis zu vier unabhängige Waagen oder vier Wägezellen‑Eingänge
• Schnellmenü für reale und theoretische Kalibrierung
• Rotes LED‑Display, sechsstellig (10 mm)
• DIN‑Schienenmontage, Gehäuse NEMA Typ 4
• Konfigurierbare Kalibrierungs‑ und Einrichtungseinstellungen über Tastatur
• Kalibrierung mit Lineariserungspunkten
• Netto-, Brutto‑ und Tara‑Anzeige; Rücksetzen, halbautomatische und voreingestellte Tara; Waagenumschaltung; konfigurierbare Ausgangsschwellen
• Diagnose über serielle Schnittstelle, Meldungsanzeige, Drucken; APW‑Einstellung im Zählmodus; Digitaler Eingang für Tastendruck
• Modbus RTU oder ASCII Protokoll wählbar an den seriellen Ports
• Einfach konfigurierbar mit Rice Lake Tools Software

Zulassungen / Zertifikate

• NTEP 20-046
• Measurement Canada AM-6165C
• OIML R76/2006-A-GB1-19.17
• UKCA Kennzeichnung
• cULus Listed

Technische Daten

• Versorgung: 12/24 VDC
• Stromaufnahme: 70 mA min bis 100 mA max
• Anregungsspannung: 5 VDC, 120 mA (unterstützt 8 × 350 Ω Wägezellen)
• Analoges Eingangssignalbereich: ±39 mV
• Analoge Empfindlichkeit: 0,3 μV/Teilung Minimum
• A/D: Vierkanal 24‑bit Sigma‑Delta Wandlung, bis zu 200 Konv./s automatisch
• Auflösung: Intern 1.500.000 Zählwerte; Anzeige 800.000
• Digitale I/O: Zwei Eingänge 12/24 VDC; Zwei Ausgänge 150 mA (48 VAC / 60 VDC)
• Serielle Ports: (1) RS-485 und (1) RS-232; Modbus RTU oder ASCII wählbar/bidirektional
• Analogausgang (optional): Opto‑isoliert 16‑bit; 0–20 mA, 4–20 mA (max 350 Ω); 0–5 VDC, 0–10 VDC (min 10 kΩ)
• Anzeigen: Net, Nullpunktmitte, Stabilität
• Tasten: Fünf‑Tasten Folientastatur (Zero, Tare, Mode, Print, C)
• Abmessungen (L×B×H): 106 × 90 × 58 mm (4.17 × 3.54 × 2.28 in)
• Betriebstemperatur: −15 °C bis 40 °C (5 °F bis 104 °F)
• Feuchtigkeit: 85% ohne Kondensation
• Gehäuse/Material: NEMA Typ 4, Kunststoff; Klarsichtabdeckung mit sechs PG9 Kabeleinführungen
• Garantie: Einjährige eingeschränkte Garantie
