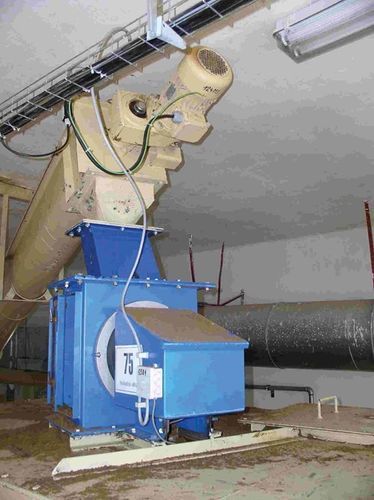

Massendurchflussmesser IFM30

für FeststoffeFlanschEdelstahl

Übersicht

• Keine beweglichen Teile; Messelement im Sensorsgehäuse montiert
• Wartungsklappe für einfache Inspektion und Servicezugang
• Ein Basissensor deckt alle Messbereiche ab
• Aufbau: Baustahl (Optionen: SS304, SS316, lebensmitteltauglich)
• Optional ATEX-Zulassung für II2D und II3D (Zone 21 und 22)
• Komplettsystem: IFM30 Sensor, IFP30 Messplatte, IFH30 Gehäuse, WE302D Integrator

Anwendungen

• Kontinuierliche Massenstrommessung in Förderanlagen für Schüttgüter (z. B. Trichter, Rutschen, pneumatische Förderer)

Beschreibung
Der Impact-Durchflussmesser IFM30 misst die Aufprallkraft des Schüttguts auf eine Messplatte und wandelt diese Kraft in ein signal proportional zum Massenstrom um. Das wartungsarme Design ohne rotierende Teile steigert die Zuverlässigkeit in Schüttgut-Anwendungen. Mit ATEX-zertifizierten Komponenten ist der Einsatz in explosionsgefährdeten Bereichen möglich (II2D / II3D, Zone 21/22).

Systemkomponenten

• IFM30 Impact-Sensor
• IFP30 Messplatte (300×300 mm)
• IFH30 Gehäuse
• Durchflussintegrator (Modell WE302D)

Spezifikationen des Impact-Durchflusssystems
Material: Baustahl (Optionen: SS304, SS316, lebensmitteltauglich)
Flansch und Membran: Gummi
Wägezelle: Standard Aluminium; optionale Versionen in Edelstahl oder ATEX verfügbar
Stromversorgung: 5–15 VDC (stabilisiert durch Elektronik)
Signal: 2 mV/V bei 100 % Last
Anschlusskasten: ABS-Kunststoff (Modell JBS)
Abmessungen (Platte & Gehäuse): 300 × 300 mm
Garantie: Begrenzte Garantie von einem Jahr

Verfügbare Teile / Beispiele

• Impact-Sensor IFM30-MD3, Kapazität 60 m3/h
• Impact-Platte IFP30-MD
• Gehäuse für Platten IFH30-MD

Technische Daten

• Materialoptionen: Baustahl, SS304, SS316, lebensmitteltauglich
• Keine beweglichen Teile; Messelement im Gehäuse montiert; Wartungsklappe
• Universelles Sensordesign für mehrere Messbereiche
• ATEX-Option für Zone 21/22 (II2D/II3D)
• Strombedarf: 5–15 VDC (stabilisiert)
• Signal: 2 mV/V bei Vollaussteuerung
• Wägezelle: Standard Aluminium; Edelstahl/ATEX optional
• Anschlusskasten: ABS (Modell JBS)
• Platten-/Gehäusegröße: 300 × 300 mm
• Garantie: 1 Jahr begrenzt
