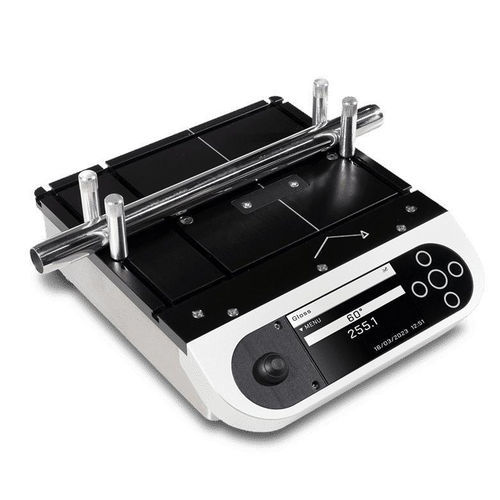

Einwinkel-Glanzmessgerät Novo-Curve 4

kleine Öffnungmit DatenübertragungBreitspektrum

Kurze Beschreibung

• Tisch-Glanzmessgerät mit Messung bei 60°
• Geeignet für gekrümmte, zylindrische und flache kleine Oberflächen
• Kleiner Messfleck (2 mm × 2 mm) für präzise Messwerte
• Kundenspezifische Adapter und Zylindermessvorrichtungen verfügbar
• Lieferung mit ISO 17025 / UKAS-kalibriertem Standard

Überblick
Seit 1997 weiterentwickelt, ist das Novo-Curve 4 für die Messung von Glanz an gekrümmten, zylindrischen und kleinen Bauteilen konzipiert, die sich nicht mit handelsüblichen Handgeräten messen lassen. Spezielle 60°-Optik und ein kleiner Messpunkt ermöglichen präzise Messungen an unregelmäßigen Formen. Modulare Vorrichtungsoptionen erhöhen die Reproduzierbarkeit bei komplexen Geometrien.

Vorteile

• Genaues Messen von kleinen, gekrümmten oder unregelmäßigen Oberflächen
• Reproduzierbare Positionierung durch verstellbare Positionierstifte oder kundenspezifische Adapter
• Freihändiger Betrieb mit optionalem Fußschalter
• Integrierte statistische Auswertung und grafische Trendberichte
• Direkte Datenübertragung an den PC für QC‑Workflows

Messhinweise
Der kontinuierliche Lesemodus (Constant Read) erleichtert das Auffinden des maximalen Glanzwerts auf gekrümmten Proben. Verwenden Sie die eingelassene Messplatte, verschiebbare Positionierstifte oder kundenspezifische Adapter für reproduzierbare Probenplatzierung. Kalibrieren Sie mit einem Standard, das der Probenoberfläche (matt bis spiegelnd) nahekommt, für beste Genauigkeit.

Weitere Messoptionen (Vergleich)
Für sehr niedrige oder sehr hohe Glanzwerte oder wenn DOI/haze erforderlich sind, bieten alternative Instrumente der Produktreihe höhere Auflösung oder zusätzliche Messgrößen.

Funktionen

• 60° Messoptik
• Messpunkt 2 mm × 2 mm
• Vollfarbdisplay mit einstellbarer Helligkeit
• 5-Tasten-Touch‑Schnittstelle; Messung per Taste oder optionalem Fußschalter
• Integrierter Kalibrierhalter mit automatischer Plattenerkennung
• Schnelle Chargenmessung mit benennbaren Chargen
• On‑Board Trend‑ und Statistikfunktionen (max, min, mittel, Standardabweichung)
• Speicher: 8 MB (ca. 2.000 Messwerte)
• Datenübertragung: USB (Gerät wird als Laufwerk erkannt; CSV‑Export)
• Software: Novo‑Gloss Multi Gauge kompatibel für erweiterte Analyse (PDF/Excel/CSV)

Lieferumfang

• ISO 17025 / UKAS-kalibrierter Kalibrierstandard im Schutzkoffer
• Netzteil
• USB-Datenkabel
• Reinigungstuch für Kalibrierplatte

Optionale Zubehörteile

• 4 × Positionierstifte
• Austausch-Kalibrierplatte
• Zusätzliche Kalibrier-/Prüfstandards (matt bis spiegelnd)
• Zylindermessvorrichtung für Novo-Curve
• Kundenspezifische Befestigungsjigs / 3D-gedruckte Adapter
• Fußschalter für freihändige Messung

60° Glanz (Zusammenfassung)

• Bereich (GU): 0–10 | 10–100 | 100–1000
• Wiederholbarkeit: 0,1 GU | 0,2 GU | 0,2 %
• Reproduzierbarkeit: 0,2 GU | 0,5 GU | 0,5 %
• Auflösung: 0,1 GU (alle Bereiche)
• Messfleck: 2 mm × 2 mm
• Normen: ISO 2813 / ASTM D523

Instrumentendaten (Zusammenfassung)

• Stromversorgung: 110–120 V AC oder 220–240 V AC (externes 9 V DC Netzteil)
• Messöffnung: Ø 4,5 mm
• Betrieb: Farbdisplay, einstellbare Helligkeit, Touch-Steuerung
• Konstruktion: Integrierter Kalibrierhalter
• Datenübertragung: USB Direkttransfer (CSV) und Tastatur‑Emulation für Excel
• Betriebstemperatur: 15–40 °C
• Betriebsfeuchte: Bis 85 % nicht kondensierend

Abmessungen & Gewichte (Zusammenfassung)

• Gewicht: 2,2 kg
• Verpackungsgewicht: 3,4 kg
• Abmessungen (Einheit): 70 mm × 190 mm × 230 mm (H × B × T)
• Verpackungsabmessungen: 110 mm × 280 mm × 220 mm (H × B × T)

Bestellcodes & Identifikatoren

• Produktbestellcode (intern): A1277-600
• Beispielzubehör: 4× Positionierstifte B1277-602; Spiegelglanz-Standard B6000-101

Hinweis
Kalibrierstandards von matt bis spiegelnd sind verfügbar, um Probenoberflächen anzupassen. Ein Spiegelglanz-Kalibrierstandard wird für beste Reproduzierbarkeit bei sehr hohen Glanzbereichen empfohlen.

Technische Spezifikationen

• Messwinkel: 60° (Glanzwerte, GU)
• Messpunkt: 2 mm × 2 mm
• Messbereich: 0–1000 GU (segmentiert)
• Speicher: 8 MB (~2.000 Messwerte)
• Datenübertragung: USB (CSV‑Export)
• Anzeige & UI: Vollfarbdisplay, 5‑Tasten‑Touch‑Interface
• Stromversorgung: Externes 9 V DC Netzteil (110–120 V oder 220–240 V Input)
• Betriebsbedingungen: 15–40 °C; Luftfeuchte bis 85 % nicht kondensierend
• Gewicht & Abmessungen: siehe oben
• Warennummer: 9027 5000
