Haze-Glanzmessgerät IQ Flex 20

DOIEinwinkelmit Datenübertragung

Produktübersicht

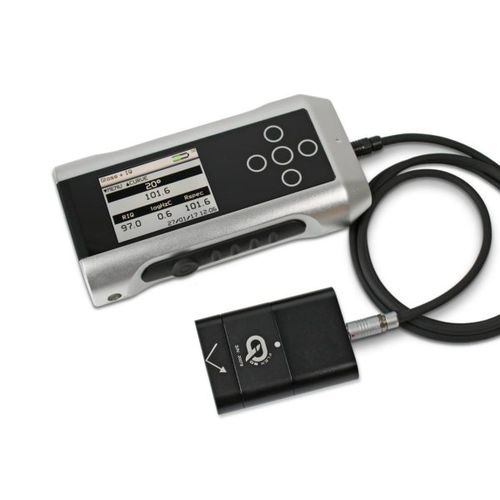

Der Rhopoint IQ Flex 20 ist ein tragbares Messgerät, das das Oberflächenerscheinungsbild (Glanz, Reflektanz-Haze und Reflected Image Quality) an kleinen, gekrümmten oder schwer zugänglichen Bauteilen quantifiziert. Es überträgt Rhopoint IQ-Technologie auf Anwendungen, in denen herkömmliche Glanzmessgeräte nicht den korrekten Reflexionswinkel erfassen können, und liefert mit IQ-Datensätzen kompatible Ergebnisse.

Hauptmerkmale

• Präzise Messungen in 20°-Geometrie, geeignet für hochglänzende Oberflächen an kleinen und gekrümmten Bauteilen.
• Simultane Ausgabe von 20°-Glanz, Reflektanz-Haze, Reflected Image Quality (RIQ) und Distinctness of Image (DOI).
• Automatische Erkennung des Reflexionspeaks und virtuelle Sensoranpassung für gekrümmte oder strukturierte Substrate.
• Magnetische, austauschbare Adapter mit reduzierten Messfleckgrößen bis ~2 mm und kundenspezifischen 3D-gedruckten Vorrichtungen für wiederholbare Positionierung.

Was das IQ Flex 20 misst

• 20°-Glanz (hoher Glanz)
• Reflektanz-Haze
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)
• Goniophotometrische Kurven
• RSPEC (maximale spekulare Reflexion)

Technologie und Messverfahren
Das Gerät verwendet eine hochauflösende lineare Diodenmatrix mit 512 Elementen zur Profilierung des reflektierten Lichts über einen Winkelbereich (~14°–27°). Die Software wählt die Elemente aus, die den 20°-Toleranzen entsprechen, und berechnet Glanz und Haze. Bei gekrümmten oder strukturierten Bauteilen erkennt das Instrument den Reflexionspeak und passt virtuell aus, sodass die Messung dem korrekten Glanzwinkel entspricht. Bei metallischen oder stark reflektierenden Beschichtungen verhindert eine Diffus-/Reflektanz-Kompensation überhöhte Haze-Werte durch interne Reflexionen.

Austauschbare Adapter

• Magnetisch montierte Platten für wiederholbare Positionierung an unregelmäßigen Bauteilen.
• Reduzierte Messfleckgrößen (Beispiele: ~6 mm, ~4 mm, ~2 mm) für sehr kleine Merkmale.
• Kundenspezifische 3D-gedruckte Adaptervorrichtungen verfügbar anhand von CAD-Modellen für komplexe Geometrien.
• Adapter für konvexe, konkave und mehrfach gekrümmte Flächen.

Benutzeroberfläche & Funktionen

• Vollfarb-rotierbares Display (Quer-/Hochformat) mit klaren Zahlen- und Grafikdarstellungen.
• Touch-empfindliche Bedienelemente und eine Einzelmess-Taste für schnelle Bedienung.
• Automatische Messsequenzen, benutzerdefinierbare Chargennamen und -größen sowie an Bord befindliche Statistik- und Grafikfunktionen.
• Schnelle gleichzeitige Berechnung aller Parameter mit Zeitstempel und exportierbaren Ergebnissen.

Anwendungen
Entwickelt für Qualitätskontrolle bei erscheinungsrelevanten Bauteilen: Fahrzeugaußen- und -innenflächen, Gehäuse von Unterhaltungselektronik, kleine lackierte oder polierte Kunststoff- und Metallteile, Möbeloberflächen, polierte Natursteinoberflächen und andere gekrümmte oder sehr kleine Komponenten.

Technische Daten

• Modell: IQ Flex 20
• Messgeometrie: nominal 20° (Matrix deckt ca. 14°–27° ab)
• Gemessene Parameter: 20° Glanz, Reflektanz-Haze, RIQ, DOI, goniophotometrische Kurven, RSPEC
• Detektor: 512-Elemente lineare Diodenmatrix (hohe Auflösung)
• Krümmungskompensation: automatische Peak-Erkennung und virtuelle Sensoranpassung
• Haze-Kompensation: Diffus-/Reflektanz-Korrektur für metallische/spezielle Pigmente
• Austauschbare Adapter: magnetische Platten, Messfleckgrößen bis ~2 mm, kundenspezifische 3D-gedruckte Vorrichtungen
• Benutzeroberfläche: Vollfarb-rotierbares Display, Touch-Bedienung
• Chargenverwaltung & Berichte: benutzerdefinierbare Chargen, integrierte Statistik und Grafiken
