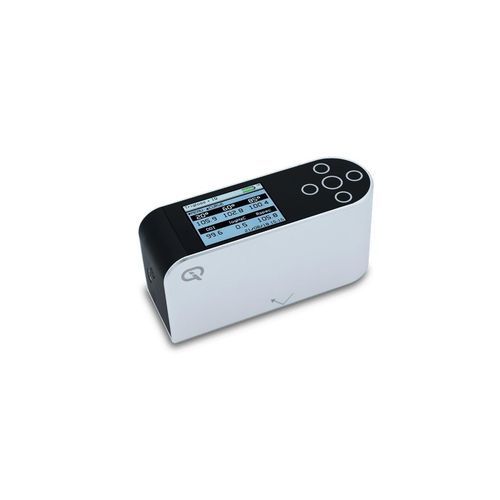

Haze-Glanzmessgerät IQ 20/60

MehrschalenDOI3-Winkel

Produktübersicht
Der Rhopoint IQ Gloss, Haze & DOI misst Oberflächenerscheinung und Reflexionsanomalien, die herkömmliche Glanzmessgeräte nicht erfassen. Er erstellt ein Winkelprofil der Reflexion und liefert hochauflösende Messwerte, die besser mit der menschlichen Wahrnehmung von Struktur und Oberfläche korrelieren.

Wesentliche Merkmale

• Messung des spiegelnden Glanzes bei 20° und 60° (85°-Variante verfügbar) für matte bis spiegelnde Oberflächen
• Messung von Reflectance Haze und Distinctness of Image (DOI)
• Bereitstellung von Reflected Image Quality (RIQ) zur hochauflösenden Beurteilung von Texturen (Orange Peel, Welligkeit)
• Erzeugt RSPEC (Peak-Glanz) und goniophotometrische Kurven für detaillierte Reflexionsprofile

Normen & Rückverfolgbarkeit

• Haze-Messung entsprechend ASTM E430 (reflectance haze)
• Kompatibel mit ISO- und ASTM-Glanzgeometrien
• Lieferung mit ISO 17025 UKAS kalibrierten Referenzstandards

Messfunktionen
Der IQ verwendet ein hochauflösendes lineares Diodenarray mit 512 Elementen zur Erfassung reflektierter Lichtprofile und wählt die in den Normen definierten Winkel‑Toleranzen. Er kompensiert automatisch gekrümmte oder strukturierte Proben durch Erkennung des Reflexionspeaks und virtuelle Ausrichtung der Messposition.

Was der IQ misst

• Glanz 20° / 60° (optional 85°)
• RSPEC (Peak-Glanz)
• Reflectance Haze (mit Diffuskompensation für metallische und Spezialpigmente)
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)
• Goniophotometrische Kurven (Reflexionsprofil)

Haze- und Reflexionskompensation
Der IQ quantifiziert nahezu spekulare Reflexionshaze und wendet eine Diffusreflexionskompensation an, um genaue Haze-Werte bei hellen Farben, Weißtönen und metallischen Beschichtungen mit interner diffus reflektierender Komponente sicherzustellen.

Datenverwaltung & Berichterstattung

• Gleichzeitige Messung aller Parameter mit Zeitstempel
• Gerätespeicher für Messwerte und statistische Zusammenfassungen (Chargenstatistiken)
• Grafische Trendanzeige und Export goniophotometrischer Kurven
• USB-Dateiübertragung als Massenspeicher (.csv); kompatibel mit Novo-Gloss Multi Gauge Software für Analyse und Reporting

Anwendungen
Im Einsatz in der Automobilindustrie, Farben & Beschichtungen, Unterhaltungselektronik, Metallveredelung, Möbelindustrie, Druck/Verpackung und anderen hochwertigen Oberflächen zur Bewertung der Reflexionsqualität und Optik.

Vorteile

• Erfasst Oberflächeneffekte (Orange Peel, Welligkeit, Haze), die Standard-Glanzmessgeräte nicht erkennen
• Hochauflösende Ergebnisse mit besserer Korrelation zur menschlichen Wahrnehmung der Oberflächenqualität
• Automatische Kompensation für gekrümmte Oberflächen für verlässliche Messungen an konturierten Bauteilen

Technische Daten

• Marke: Rhopoint Instruments
• Modell: Rhopoint IQ
• Messgrößen: 20° / 60° (optional 85°), RSPEC, Reflectance Haze (ASTM E430), RIQ, DOI, goniophotometrische Kurven
• Optik: 512-Elemente lineares Diodenarray zur Profilierung reflektierter Strahlung über einen Bogen
• Anpassung gekrümmter Oberflächen: automatische Peak-Erkennung und virtuelle Sensor-Ausrichtung
• Haze-Kompensation: Diffuskorrektur für metallische und stark reflektierende Beschichtungen
• Datenexport: USB Massenspeicher (.csv); kompatibel mit Novo-Gloss Multi Gauge
• Kalibrierung: geliefert mit ISO 17025 UKAS kalibrierten Referenzstandards
• Typische Branchen: Automobil, Lacke & Beschichtungen, Druck/Verpackung, Kunststoffe, Metallveredelung, Unterhaltungselektronik
