DOI-Glanzmessgerät CCM

MehrschalenHaze2-Winkel

Produktübersicht

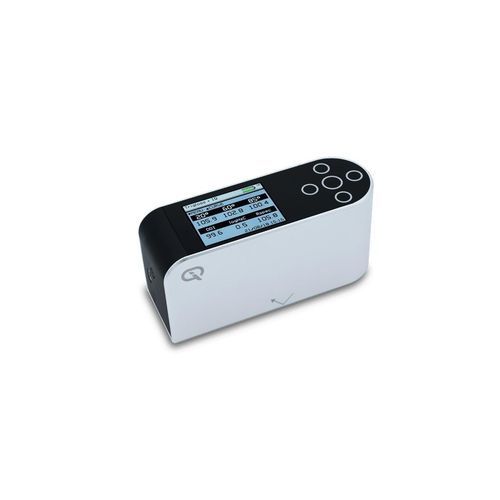

Das Rhopoint IQ Betonklarheitsmessgerät (CCM) ist ein tragbares Messgerät zur Profilierung der reflektierten Bildqualität auf poliertem Beton und ähnlichen hochreflektierenden Oberflächen. Es quantifiziert Distinctness of Image (DOI), Reflektanz‑Haze, RSpec/RIQ und Multi‑Winkel‑Glanz (20/60° und wählbar 20/60/85°), um Erscheinungseffekte wie Haze, Orangenhaut und Oberflächenwelligkeit zu erfassen, die von Standard‑Einwinkel‑Glanzmessgeräten nicht erfasst werden.

Hauptfunktionen

• Handgeführte Messung von DOI (Distinctness of Image), RIQ (Reflected Image Quality) und RSpec
• Messung der Reflektanz‑Haze zur Bewertung der Streuung
• Multiwinkel‑Glanz: 20/60° und wählbar 20/60/85° für große Dynamikbereiche
• Gleichzeitige Erfassung mehrerer Parameter mit Datum/Uhrzeit
• Bluetooth‑Übertragung und vorlagenbasierte PDF‑Berichterstellung mit der Quick Report App

Messbare Größen

• 20/60° und 20/60/85° Glanz
• RSPEC
• Reflektanz‑Haze
• Reflected Image Quality (RIQ)
• Distinctness of Image (DOI)

Betrieb & Aufbau

• Vollfarbdisplay mit einstellbarer Helligkeit
• 6‑Tasten kapazitives Bedienfeld für schnelle Bedienung
• Gehäuse, Optik und Standardhalter aus Aluminium
• Integrierter Kalibrierhalter mit in‑Position Detektor für zuverlässige Kalibrierung

Quick Report App (Daten & Berichte)
Die Quick Report App ermöglicht Bluetooth‑Übertragung, Vorlagenkonfiguration, Definition von Messpunkten und Erstellung gebrandeter PDF‑Berichte. Messwerte, Bilder und individuelle Vorlagen lassen sich mobil oder am Desktop zu Berichten zusammenstellen.

Messanleitung (Beispiel)
Typisch: drei Messungen für Flächen bis zu 1.000 ft² und eine zusätzliche Messung pro weiterem 1.000 ft² (oder Bruchteil). Für Konformitätsbewertungen Mittelwerte verwenden.

Technische Daten

• Messfunktionen: 20° / 60° / 85° Glanz (konfigurierbar), RSPEC, DOI (Image Clarity), Reflektanz‑Haze, RIQ
• 20° Glanz: Bereich 0–100 GU und 100–2000 GU. Wiederholbarkeit: 0,2 GU (0,2%). Reproduzierbarkeit: 0,5 GU (0,5%*). Auflösung: 0,1 GU. Messfläche: 6 mm × 6,4 mm. Normen: ISO 2813, ASTM D523, ISO 7668, ASTM D2457, DIN 67530, JIS Z 8741
• 60° Glanz: Bereiche 0–10, 10–100, 100–1000 GU. Wiederholbarkeit: 0,1–0,2 GU. Reproduzierbarkeit: 0,2–0,5 GU (0,5%*). Auflösung: 0,1 GU. Messfläche: 6 mm × 12 mm
• 85° Glanz: 0–100 GU und 100–199 GU für Hochglanz. Wiederholbarkeit: 0,2 GU. Reproduzierbarkeit: 0,5 GU. Auflösung: 0,1 GU. Messfläche: 4,4 mm × 44 mm
• Haze (Reflektanz‑Haze): Bereich 0–500 Log HU. Wiederholbarkeit: 1 Log HU. Reproduzierbarkeit: 10 Log HU. Auflösung: 0,1 Log HU. Messfläche: 6 mm × 6,4 mm. Normen: ASTM E430, ASTM D4039, ISO 13803
• RSPEC / DOI / RIQ: RSpec 0–2000 GU, DOI/RIQ 0–100. Wiederholbarkeit ≈0,2% (Glanz) / 0,2 Log HU (Haze). Auflösung: 0,1
• Strom & Speicher: Wiederaufladbarer Li‑ion Akku, Betriebsdauer 17+ Stunden, 20.000+ Messungen pro Ladung. Speicher: 8 MB (~2.000 Messwerte)
• Umgebung: Betriebstemperatur 15°C–40°C; Luftfeuchte bis 85% ohne Kondensation
• Abmessungen & Gewicht: Gerät 140×50×65 mm; Gewicht 390 g. Verpackt ca. 360×290×140 mm, 1,75 kg
• Lieferumfang: Kalibrierzertifikat, Kalibrierfliese, USB‑Kabel & Netzteil, Handschlaufe, USB mit Handbuch & Software, Hochglanz‑Kalibrierfliese, Reinigungsstoff, Positioniervorlagen, Schnellstartanleitung
• Normen & Konformität: Geliefert mit ISO 17025 zertifizierten Kalibrierstandards; entspricht anerkannten Prüfverfahren für DOI, Haze und Glanz
• Bestellcodes (Beispiele): Rhopoint IQ Concrete Clarity Meter 20/60º – A6000‑013 CCM; Rhopoint IQ Concrete Clarity Meter 85º – A6000‑011.2 CCM
