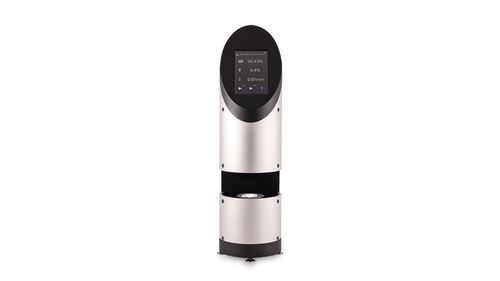

Digitaler digitales Transparenz-Messgerät Rhopoint ID

Produktbeschreibung
Das Rhopoint ID ist ein bildverarbeitendes Messgerät zur Bestimmung der Erscheinungsqualität transparenter Materialien. Es quantifiziert Haze, Transmission, Schärfe und Clarity sowie weitere optische Merkmale und korreliert die Messergebnisse mit der visuellen Wahrnehmung. Das System wurde in Zusammenarbeit mit der Eidgenössischen Technischen Hochschule (ETH) Zürich entwickelt und bietet eine umfassendere Charakterisierung der Transparenz als klassische Haze-Messungen.

Wesentliche Merkmale

• Bildverarbeitungssystem mit hintergrundbeleuchtetem Referenzzielraster (hochpräzises Graticule).
• Gleichzeitige Messung mehrerer Parameter in einer einzigen Messung: Haze, Schärfe, anisotrope Schärfe, Clarity, Welligkeit, abstandsabhängiger Haze und sichtbare Lichtdurchlässigkeit.
• Misst kleine Probengrößen, die mit herkömmlichen Hazemessgeräten nicht erfasst werden können.
• Bildanalyse-Software wandelt Bilder in parameterisierte Messwerte um, die mit der menschlichen Wahrnehmung korrelieren.
• On-Demand ASTM D1003-äquivalente Haze-Daten (bei Verwendung der entsprechenden Adapter/Platten).
• Fähigkeit zur Identifikation lokaler optischer Defekte und zur Analyse anisotroper Effekte (ID-L Labor-Analysesoftware).
• Geeignet für Kunststofffolien, -platten, Glas, Beschichtungen und Flüssigkeiten (Eignung für Materialien bis zu ca. 35 mm Dicke).

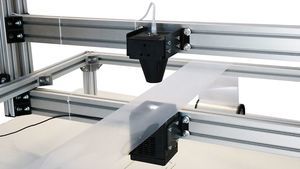

• Keine beweglichen Teile im Messkopf: robustes, kompaktes Design, geeignet für Labor- und Prozess-/Inline-Anwendungen.
• Integrierte, intuitive Software für Datenverwaltung, Bildanalyse und Berichtserstellung.

Anwendungsbereiche

• Verpackungsfolien und -bahnen
• Flaschen und Getränkebehälter (z. B. PET)
• Flachglas und Spezialgläser
• Displayschutzfolien, Linsen und optische Komponenten
• Beschichtungen und transparente Beschichtungsproben
• Qualitätskontrolle in Fertigungsprozessen (Inline/Offline)

Vorteile / Nutzen

• Vollständige quantitative Bewertung der Transparenz in einer Messung (Haze, Schärfe, Transmission).
• Gute Korrelation mit visueller Wahrnehmung, inklusive Berücksichtigung von Luftspalt-Abstand und Anisotropie.
• Automatische Erzeugung von ASTM-äquivalenten Haze-Werten bei Bedarf.
• Erkennung und Lokalisation optischer Defekte, Reduzierung von Ausschuss und Nacharbeit.
• Schnelle Datenerfassung und Auswertung zur Produktionssteuerung.
• Niedrigere Betriebskosten und kompakterer Aufbau gegenüber manchen konventionellen Messsystemen.

Messparameter

• Haze (Kontrastverlust des betrachteten Objekts)
• Schärfe (S) – quantifiziert Verlust von feinen Details
• Anisotrope Schärfe – Richtungsspezifische Schärfewerte (horizontal / vertikal)
• Clarity – traditioneller Maßstab zur Unschärfe (komprimierte Skala)
• Welligkeit (W) – durch größere Oberflächenstrukturen (z. B. Orange Peel) verursachte Verzerrung
• Abstandsabhängiger Haze – Messung des Haze in Abhängigkeit des Luftspalts (0–40 mm)
• Sichtbare Lichtdurchlässigkeit / Transmission

Hinweis zu Standards
Werksseitige Kalibrierung und Möglichkeit zur Erzeugung von ASTM D1003-kompatiblen Haze-Werten (bei Verwendung der empfohlenen Adapter/8 mm ASTM-Haze-Prüfplatte).

Charakteristiques / spécifications techniques

• Produktname / Modell: Rhopoint ID
• Messparameter: Haze, Schärfe (S), anisotrope Schärfe (SH / SV), Clarity, Welligkeit (W, WH, WV), abstandsabhängiger Haze, sichtbare Transmission
• Messprinzip: Bildverarbeitende Kamera, hintergrundbeleuchtetes Referenzraster, digitale Bildanalyse
• Messbereich (Materialdicke): geeignet für Proben bis ca. 35 mm
• Standardkonformität: Korrelation zu ASTM D1003; Werkseinstellungen/Kalibrierung für ASTM-äquivalente Werte
• Inline/Offline-fähig: geeignet für Labor- und (Inline-)Prozesskontrollen
• Software: Integrierte ID-Software für Datenerfassung, Bildanalyse, Erkennung anisotroper Effekte und Berichtserstellung
• Physische Merkmale: kompaktes, leichtes, robustes Design, kein beweglicher Messkopf
• Typische Messergebnisse (Beispielwerte auf Produktseite): Haze-Referenzwerte und Beispiele (nur erläuternd, nicht als Spezifikation)
• Lieferumfang / Optionen: Basisgerät Rhopoint ID, optionale Adapter/Platten zur ASTM-Haze-Messung, Softwareoptionen für erweiterte Analysen (variantenabhängig)
