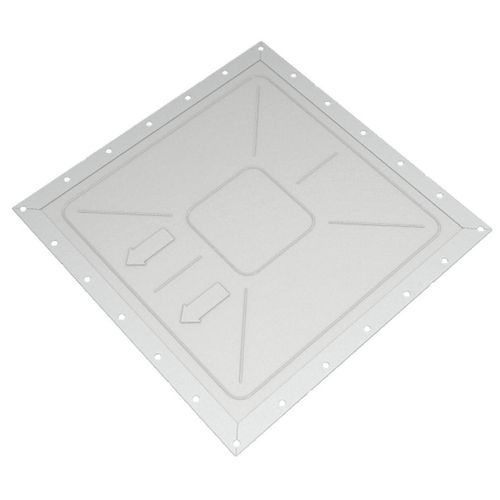

Explosionsdruckentlastung für Aufbau BESS.EGV

Edelstahl

Produktübersicht
Die REMBE® Berstscheibe BESS.EGV bietet gezielten Schutz für Batterie‑Energiespeichersysteme (BESS). Sie ist in mehreren Geometrien erhältlich und erlaubt anpassbare Berstdruckwerte zur Anpassung an unterschiedliche BESS‑Konzepte.

Einsatz
Die BESS.EGV ist primär für die Dachmontage an BESS‑Gehäusen vorgesehen. Der Standard‑Berstdruck beträgt 0,1 bar bei 22 °C, kann jedoch bis auf 0,025 bar konfiguriert werden.

Vorteile

• Hohe Entlastungsleistung mit Vollöffnung durch geringes Flächengewicht.
• Erhöhte Stabilität und schnelle Öffnung durch integrierte Bionikstruktur.
• Verschiedene EGV‑Geometrien zur optimalen Anpassung an unterschiedliche BESS‑Layouts.
• Schnelle, drehmomentunabhängige Montage ohne zusätzlichen Gegenrahmen.
• Platzsparendes Design mit integrierter Dichtung und Rahmen.

Funktionsweise
Bei einer Deflagration öffnet die Berstscheibe an den definierten Sollbruchstellen und entlastet dadurch den Druck aus dem BESS in die Umgebung.

Technische Daten — Produktparameter
Standard‑Berstdruck (Pstat): 25–500 mbar
Max. zulässiger Betriebsdruck: 50 % des Pstat
Temperaturbereich: –40 bis +180 °C (–40 bis +356 °F)
Material: Edelstahl
Dichtungsmaterial: Silikondichtung, FDA‑konform
Toleranz: ±20 % bei Standard‑Berstdruck
Empfohlenes Anzugsmoment für M10‑Schrauben: 20 Nm

Anwendungen / Branchen

• Batterie‑Energiespeichersysteme (BESS)

Zertifizierungen

• Erfüllt die Anforderungen der NFPA 68
• ATEX EU‑Baumusterprüfnummer: FSA 04 ATEX 1538 X
• SIL‑Äquivalent: SIL 4

Empfohlene Software
VENT.iNG. | Berechnungen nach EN‑ und NFPA‑Normen.

Eigenschaften / Technische Spezifikationen

• Modell: BESS.EGV
• Standard‑Berstdruckbereich: 25–500 mbar (Standardwert häufig 0,1 bar bei 22 °C; anpassbar bis 0,025 bar)
• Max. zulässiger Betriebsdruck: 50 % des Pstat
• Betriebstemperaturbereich: –40 bis +180 °C (–40 bis +356 °F)
• Werkstoff: Edelstahl
• Dichtung: FDA‑konforme Silikondichtung
• Toleranz bei Standard‑Berstdruck: ±20 %
• Empfohlenes Montageanzugsmoment (M10‑Schrauben): 20 Nm
• Wesentliche Vorteile: hohe Entlastungsfähigkeit, integrierte Bionikstruktur für schnelle Öffnung, drehmomentunabhängige Montage, integrierte Dichtung und Rahmen
