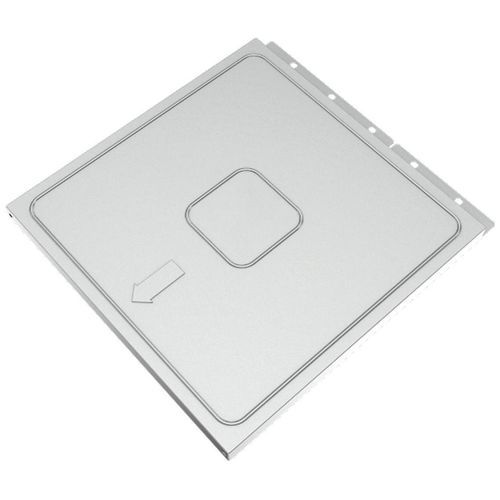

Explosions-Berstscheibe BESS.IKLI-EGV

Übersicht
BESS.IKLI-EGV bietet bewährte EGV-Entlastungsleistung bei Außenanordnung der Isolierung. Die Eigenschaften der Isolierung lassen sich an jede Auslegung eines Battery Energy Storage Systems (BESS) anpassen.

Anwendung
Zum Einbau auf dem BESS-Dach vorgesehen, leitet das Bauteil Deflagrationen nach oben in einen sicheren Bereich. Die Isolierung ist in einer Metallkassette auf dem Entlastungspanel untergebracht. Der Standard-Öffnungsdruck beträgt 0,1 bar bei 22 °C und kann bis auf 0,025 bar für spezielle BESS-Designs abgesenkt werden.

Funktionsprinzip
Bei Druckanstieg während einer Deflagration öffnet das Entlastungsventil an der definierten Bruchstelle und gibt den Überdruck aus dem BESS in die Umgebung ab.

Vorteile

• Hohe Entlastungskapazität und voll öffnender Querschnitt dank geringem Flächengewicht.
• Hohe Stabilität und schnelle Öffnung durch integrierte bionische Struktur.
• Perfekte Anpassung an Ihr BESS durch eine große Auswahl an EGV-Geometrien.
• Schnelle und einfache Montage: drehmomentunabhängige Installation, kein zusätzlicher Gegenrahmen erforderlich.
• Platzersparnis durch integrierte Dichtung und Spannrahmen im Explosionsentlastungsgerät.
• Flexible Isolieroptionen.

Modelle
BESS.IKLI-EGV ist ein dachmontiertes Entlastungspanel mit Außenisolierung. Verwandte Varianten sind BESS.EGV (wirtschaftliches dachmontiertes Deflagrationsentlastungsgerät) und BESS.EGV-IAF (dachmontiertes Panel mit Innenisolierung).

Zertifizierungen

• Erfüllt die Anforderungen der NFPA 68.
• ATEX EU-Baumusterprüfbescheinigung Nr. FSA 04 ATEX 1538 X.
• SIL-Äquivalent: SIL 4.

Technische Daten (Tabelle)
Auslösedruck P: 25–500 mbar
Max. zulässiger Betriebsdruck: 50 % von Pstat
Temperaturbereich: –40 bis +180 °C (–40 bis +356 °F)
Material: Edelstahl
Dichtungsmaterial: FDA-konforme Silikondichtung
Toleranz: ±20 % bei Standard-Auslösedruck
Empfohlenes Anzugsdrehmoment für M10-Schrauben: 20 Nm
Isolierung: Steinwolle
Brandschutzklasse der Isolierung: Nicht brennbar
Isolierdicke: 40–100 mm
Wärmeleitfähigkeit der Isolierung: λ = 0,040 W/m·K

Anwendungen / Branchen

• Battery Energy Storage Systems (BESS)

Eigenschaften / technische Spezifikationen

• Auslösedruckbereich: 25–500 mbar
• Max. zulässiger Betriebsdruck: 50 % des Auslösedrucks
• Betriebstemperaturbereich: –40 bis +180 °C (–40 bis +356 °F)
• Werkstoff: Edelstahl
• Dichtung: FDA-konforme Silikon
• Toleranz auf Auslösedruck: ±20 % beim Standard-Auslösedruck
• Empfohlenes Anzugsdrehmoment M10: 20 Nm
• Isolierart: Steinwolle (nicht brennbar)
• Isolierdicke: 40–100 mm
• Wärmeleitfähigkeit der Isolierung: 0,040 W/m·K
