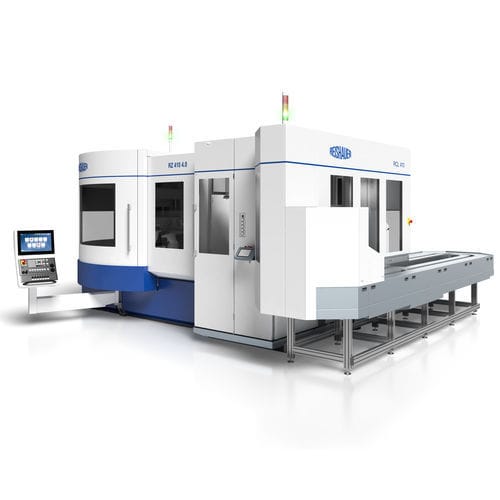

Beladungssystem mit Scanning-System RCL 410WerkstückRoboterhalbautomatisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Merkmal
- mit Scanning-System, Werkstück, Roboter, halbautomatisch, für Schleifmaschine, Rollcontainer, für Werkzeugmaschinen
Beschreibung
Übersicht
Das Reishauer RCL 410 Beladesystem verbindet sich mit den Reishauer Universal-Schleifmaschinen des Typs RZ 410 und ist prinzipiell auch für RZ 550 und RZ 1000 einsetzbar. Es ist auf schnelles Beladen und kurze Rüstzeiten ausgelegt, geeignet für wiederkehrende kleine und mittlere Losgrößen.
Hauptmerkmale
Standardausstattung
Arbeitsbereich
CNC-Steuerung / Software
Optionen
Hinweise
Alle technischen Angaben sind ohne Gewähr einer Änderung vorbehalten.
Technische Daten
Das Reishauer RCL 410 Beladesystem verbindet sich mit den Reishauer Universal-Schleifmaschinen des Typs RZ 410 und ist prinzipiell auch für RZ 550 und RZ 1000 einsetzbar. Es ist auf schnelles Beladen und kurze Rüstzeiten ausgelegt, geeignet für wiederkehrende kleine und mittlere Losgrößen.
Hauptmerkmale
- Kompatibilität mit Reishauer RZ 410 (auch geeignet für RZ 550 und RZ 1000)
- Einzel- und Doppelgreifer-Optionen (Doppelgreifer auf Anfrage; Verfügbarkeit vorauss. ab Q2 2026)
- Semi-automatisches, intuitives Werkstück-Einlernen für einfache Inbetriebnahme
- Kurze Rüstzeiten dank speicherbarer Werkstückprogramme
- Vollständiger werkzeugloser Wechsel
- Kompakte Stellfläche: ca. 12,5 m² mit Standard-Bandlager
- Integriertes Bandlager mit Erweiterungsoptionen
- Geringer Wartungsaufwand
- Swiss Made
Standardausstattung
- C-Achse: Planetengetriebe, Synchronmotor, Schwenkarm mit Greifer
- Y-Achse: Linearführung, Zahnriemen, Planetengetriebe, Synchronmotor
- Z-Achse: Linearführung, Kugelgewindespindel, Synchronmotor
- Zentrale Schmierung mit Öltank
- Integriertes Bandlager
- Peripheriesystem: Schaltschrank, Gehäuse, Ölwanne, Nivellierelemente
- Schnittstellen: ProfiNet und Multipol
- Fernwartung
Arbeitsbereich
- Max. Werkstückdurchmesser: 410 mm
- Max. Wellenlänge: 600 mm
- Greifer: Einzel / Doppel *
- Max. Werkstückgewicht: 1 x 50 kg / 2 x 25 kg
- Max. Gesamtbeladung Bandlager: 1000 kg
- Gewicht Maschine: 3100 kg
- Stellfläche: ca. 12,5 m² mit Standard-Bandlager
CNC-Steuerung / Software
- PLC: Siemens S7-1500
- HMI: Siemens SIMATIC HMI KTP 700 F
Optionen
- Öl-Zentrifuge
- Werkstückerkennung mittels Konturmasken
- Werkstückstapelung
- Integration externer Bandlager
- Integration Fremdsysteme (Robotik)
- Kamerasystem
Hinweise
Alle technischen Angaben sind ohne Gewähr einer Änderung vorbehalten.
Technische Daten
- Modell: RCL 410
- Kompatibilität: Reishauer RZ 410 (auch geeignet für RZ 550 und RZ 1000)
- Max. Werkstückdurchmesser: 410 mm
- Max. Wellenlänge: 600 mm
- Greifer: Einzel / Doppel (Doppelgreifer auf Anfrage)
- Max. Werkstückgewicht: 1 x 50 kg / 2 x 25 kg
- Max. Gesamtbeladung Bandlager: 1000 kg
- Maschinengewicht: 3100 kg
- Stellfläche: ca. 12,5 m² mit Standard-Bandlager
- Achsen: C-Achse (Planetengetriebe, Synchronmotor), Y-Achse (Linearführung, Zahnriemen, Planetengetriebe, Synchronmotor), Z-Achse (Linearführung, Kugelgewindespindel, Synchronmotor)
- Zentrale Schmierung mit Öltank
- Schnittstellen: ProfiNet und Multipol
- Fernwartungsfähigkeit
- PLC: Siemens S7-1500; HMI: Siemens SIMATIC HMI KTP 700 F
- Optionen verfügbar: Öl-Zentrifuge, Konturmasken-Erkennung, Stapeln, Integration externes Bandlager, Integration Fremdsysteme (Robotik), Kamerasystem
- Swiss Made; speicherbare Werkstückprogramme; semi-automatisches Werkstück-Einlernen; werkzeugloser Wechsel; geringer Wartungsaufwand
