Werkstück-Beladungssystem RCL x60

halbautomatisch

Details

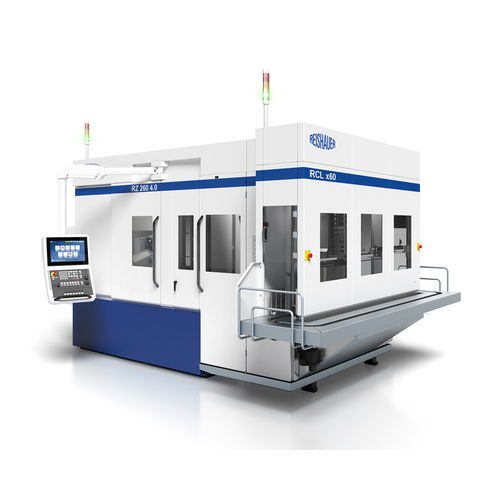

Die Reishauer RCL x60 ist ein automatisches Ladesystem für Scheiben- und Wellenzahnräder, ausgelegt zur Reduzierung unproduktiver Stillstandszeiten und zur Anpassung an spezifische Produktionsanforderungen durch modulare Konfigurationsoptionen. Bei einer minimalen Stellfläche von ca. 6 m² lässt sich die RCL x60 mit den Reishauer RZ x60 Verzahnungs- schleifmaschinen integrieren, um effiziente Fertigungsabläufe zu gewährleisten.

Hauptmerkmale

• Konnektivität zu Reishauer RZ x60 4.0 Verzahnungsschleifmaschinen
• Ein- und Zwei-Greifer-Konfigurationen
• Bedienerfreundliches halbautomatisches Werkstück-Teach
• Kurze Rüstzeiten durch speicherbare Werkstückprogramme
• Werkzeugloser Umrüstvorgang
• Minimale Stellfläche (~6 m²) mit standardmäßigem Bandlager
• Integriertes Bandlager, Erweiterungen verfügbar
• Niedrige Wartungsanforderungen
• Hergestellt in der Schweiz

Standardausstattung

• C-Achse: Planetengetriebe, Synchronmotor, Schwenkarm mit Greifer
• Y-Achse: Linearführung, Zahnriemen, Planetengetriebe, Synchronmotor
• Z-Achse: Linearführung, Kugelgewindespindel, Synchronmotor
• Zentrale Schmierung mit Öltank
• Integriertes Bandlager
• Peripheriesystem: Schaltschrank, Verkleidung, Ölauffangwanne, Nivellierelemente
• Schnittstellen: ProfiNet- und Multipol-Kommunikation
• Fernwartung

Arbeitsbereich

• Max. Werkstückdurchmesser: 260 mm
• Max. Wellenlänge: 400 mm
• Greifer: einzeln / doppelt
• Max. Werkstückgewicht: 1 x 20 kg oder 2 x 20 kg
• Gesamtbeladung Bandlager (max.): 380 kg
• Maschinengewicht: 2500 kg

CNC-Steuerung / Software

• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F

Optionen

• Öl-Zentrifuge
• NOK / SPC-Station, konfigurierbar bis zu sechs Positionen
• Werkstückerkennung mittels Konturmasken
• Werkstückstaplung
• Integration externer Bandlager
• Integration Fremdsysteme (Roboter)
• Kamerasystem

Technische Daten

• Modell: Reishauer RCL x60
• Minimale Stellfläche (Standardbandlager): ca. 6 m²
• Max. Werkstückdurchmesser: 260 mm
• Max. Wellenlänge: 400 mm
• Greiferkonfiguration: einzeln oder doppelt
• Max. Werkstückgewicht: 1 x 20 kg oder 2 x 20 kg
• Gesamtbeladung Bandlager (max.): 380 kg
• Maschinengewicht: 2500 kg
• Achsen: C-Achse (Planetengetriebe, Synchronmotor), Y-Achse (Linearführung, Zahnriemen, Planetengetriebe, Synchronmotor), Z-Achse (Linearführung, Kugelgewindespindel, Synchronmotor)
• Zentrale Schmierung mit Öltank
• Integriertes Bandlager; Integration externer Bandlager möglich
• Peripheriesystem umfasst Schaltschrank, Verkleidung, Ölauffangwanne, Nivellierelemente
• Kommunikationsschnittstellen: ProfiNet und Multipol
• Fernwartungsfähigkeit
• PLC: Siemens S7-1500
• HMI: Siemens SIMATIC KTP 700 F
• Optionen: Öl-Zentrifuge, NOK/SPC-Station (bis zu sechs Positionen), Konturmaskenerkennung, Stapelung, Integration Fremdsysteme (Robotik), Kamerasystem
• Herkunft: Hergestellt in der Schweiz
