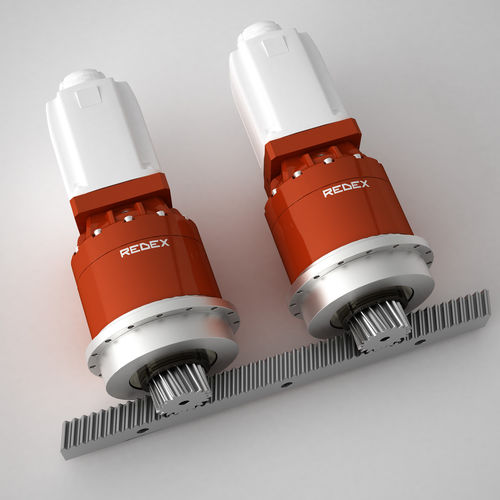

Getriebe mit Twin-Drive Twin KRP+
Planetenrechtwinkligkoaxial

Getriebe mit Twin-Drive
Getriebe mit Twin-Drive
Getriebe mit Twin-Drive
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Planeten
Achsenausrichtung
koaxial, rechtwinklig
Wellentyp
Ritzel-Wellen
Drehmoment
200 - 500 Nm, > 10 kNm
Anzahl Stufen
einstufig, zweistufig
Leistung
Hochpräzision, Hochleistung, mit hoher Gesamtsteifigkeit, spielfrei
Anwendungen
für Kraftübertragungen, für Roboter, Maschine, für Zahnräder, für Zahnrad-Schienen-Antrieb, für Maschinen
Weitere Eigenschaften
für Werkzeugmaschinen, für Fräsmaschinen, für Schleifmaschine, Multiturn, mit Twin-Drive, Drehtisch
Rotationsgeschwindigkeit

Max: 6.000 rpm
(37.699,11 rad.min-1)

Min: 0 rpm
(0 rad.min-1)

Spielraum

Max: 0 °

Min: 0 °

Untersetzungsverhältnis

Max: 91 unit

Min: 5 unit

Beschreibung

KRP+ ist das ‚SET‘-Konzept mit Abtriebsflansch und integriertem Abtriebsritzel, das für Zahnstangen- und Ritzelanwendungen bestimmt ist. KRP+ Planetengetriebe sind die SingleDRIVE-Komponenten in einer Familie von Getrieben für Zahnstangen- und Drehtischantriebe. Sie können allein als Einzelantrieb verwendet oder mit einer zweiten Einheit kombiniert werden, um eine spielfreie lineare oder rotierende Achse zu bilden. Als SingleDRIVE verfügt der KRP+ über ein integriertes Abtriebsritzel und einen Planetengetriebezug, die für minimales Spiel (1 – 3 Bogenminuten) und maximale STEIFIGKEIT AUF DER ZAHNSTANGE optimiert wurden. Der DualDRIVE-Bausatz kombiniert zwei KRP+ Untersetzungsgetriebe in einem patentierten, mechanisch vorgespannten und spielfreien System. Die beiden Einheiten werden in diesem mechanischen System mit geschlossenem Kreislauf gegen die Zahnstange verdreht vorgespannt. Für den Antrieb der Achse ist nur ein Motor erforderlich. Zwei KRP+-Getriebe können auch zu einem elektrisch vorgespannten TwinDRIVE-Bausatz kombiniert werden. Durch die Verwendung von zwei Motoren, von denen einer die Achse antreibt und einer die Achse vorspannt, wird das Spiel eliminiert.

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von REDEX Group anzeigen
