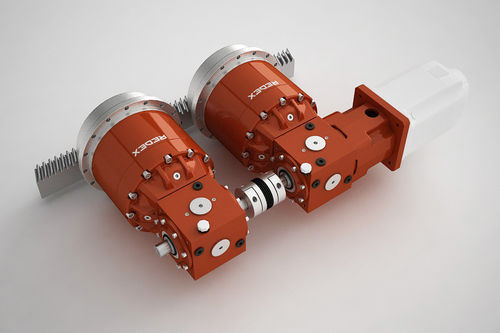

Getriebe mit Twin-Drive Dual KRP+

PlanetenParallelwellenRitzel-Wellen

KRP+ ist das ‚SET‘-Konzept mit Abtriebsflansch und integriertem Abtriebsritzel, das für Zahnstangen- und Ritzelanwendungen bestimmt ist. KRP+ Planetengetriebe sind die SingleDRIVE-Komponenten in einer Familie von Getrieben für Zahnstangen- und Drehtischantriebe. Sie können allein als Einzelantrieb verwendet oder mit einer zweiten Einheit kombiniert werden, um eine spielfreie lineare oder rotierende Achse zu bilden. Als SingleDRIVE verfügt der KRP+ über ein integriertes Abtriebsritzel und einen Planetengetriebezug, die für minimales Spiel (1 – 3 Bogenminuten) und maximale STEIFIGKEIT AUF DER ZAHNSTANGE optimiert wurden. Der DualDRIVE-Bausatz kombiniert zwei KRP+ Untersetzungsgetriebe in einem patentierten, mechanisch vorgespannten und spielfreien System. Die beiden Einheiten werden in diesem mechanischen System mit geschlossenem Kreislauf gegen die Zahnstange verdreht vorgespannt. Für den Antrieb der Achse ist nur ein Motor erforderlich. Zwei KRP+-Getriebe können auch zu einem elektrisch vorgespannten TwinDRIVE-Bausatz kombiniert werden. Durch die Verwendung von zwei Motoren, von denen einer die Achse antreibt und einer die Achse vorspannt, wird das Spiel eliminiert.
