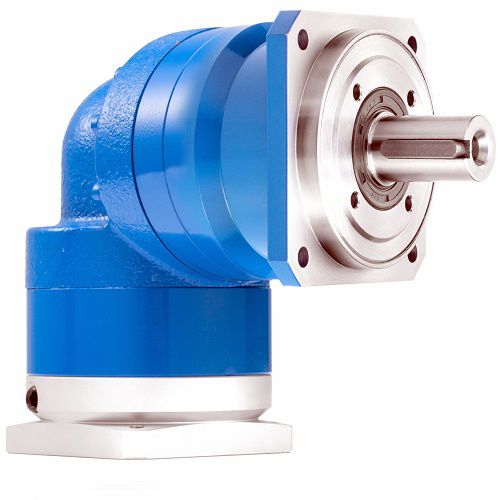

Planetengetriebe LIVELY-CI-RA series

schrägverzahntrechtwinklig200 - 500 Nm

WIRTSCHAFTLICH, ZUVERLÄSSIG, PRÄZISE Lively CI-RA ist ein schrägverzahntes, spielarmes Planetengetriebe, das für mäßige Beschleunigungen oder Drehmomentschwankungen ausgelegt ist. Beschleunigungsvermögen+++ Schnelle Umkehrungen++ Radiale Tragzahl++ Axiale Tragzahl+ Steifigkeit++ Präzision++ Wirtschaftlichkeit+++ Geeignet für ServomotoranwendungenJa Anzahl der Größen in dieser Reihe4 (60 bis 140) Winkelspiel8 arc-min Verfügbare Übersetzungsverhältnisse3 bis 100 MotorwellenanschlussAusgewuchtete Kupplung Lively RA ist ein wirtschaftliches, rechtwinkliges, spielarmes Planetengetriebe. Die Innenverzahnung ist schrägverzahnt, um einen geräuscharmen Betrieb für Ihre Anwendung zu gewährleisten. Der Planetenträger ist ein Käfig, um Steifigkeit und Beschleunigungsvermögen zu gewährleisten. Es ist einteilig mit der Abtriebswelle. Der Käfig wird innerhalb des inneren Planetenrings durch 2 radiale Kugellager gehalten (eines auf jeder Seite der Zahnräder, was die perfekte Ausrichtung der Planetenräder mit Sonnen- und Hohlrad während des Betriebs garantiert). Der Planetenring ist einteilig (gehört zum Gehäuse), um die Steifigkeit zu erhöhen. Diese Konstruktion verbessert sowohl die Beschleunigungskapazität als auch die Akzeptanz von Drehmomentschwankungen. Wir empfehlen diese Baureihe für Anwendungen, bei denen der Anwendungsfaktor Ka<1,35 ist (weitere Einzelheiten zu den Anwendungsfaktoren finden Sie im Abschnitt "Informationen").
