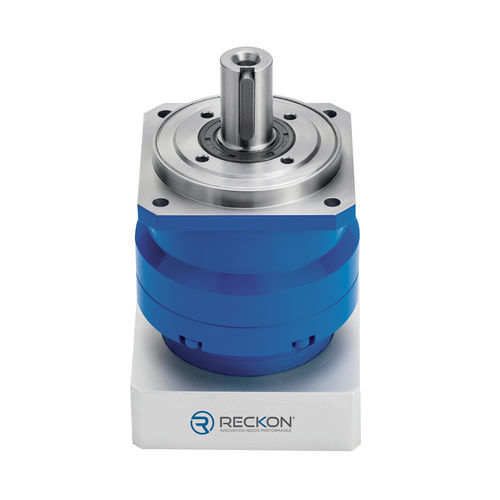

Planetengetriebe BOOSTER-SQ-ST series

schrägverzahntkoaxial200 - 500 Nm

IDEAL FÜR DYNAMISCHE ANWENDUNGEN MIT HOHER PRÄZISION, HÄUFIGEN BESCHLEUNIGUNGEN UND SCHNELLEN UMSTEUERUNGEN BOOSTER ist ein leistungsstarkes, spielarmes Planetengetriebe. Es wurde speziell für hochpräzise Druckmaschinen entwickelt, bei denen es auf ein sehr geringes Spiel ankommt, sowie für Laserschneidmaschinen, die Steifigkeit und ein hohes Beschleunigungsvermögen erfordern. Beschleunigungsvermögen ++++ Schnelle Umkehrungen++++ Radiale Tragzahl+++ Axiale Tragzahl+++ Steifigkeit++++ Präzision+++++ Wirtschaftlichkeit++++ Geeignet für ServoanwendungenYES Anzahl der Größen in einer Reihe3 (60 bis 180) Winkelspiel≤3 oder ≤5 arc-min Spielarme Option≤1 oder ≤3 arc-min Schnittstelle (Abtriebsseite)Vierkant AbtriebWelle, mit oder ohne Passfeder Der Booster ist ein leistungsstarkes, schrägverzahntes, spielarmes Planetengetriebe. Der Planetenträger ist ein Käfig, um Steifigkeit und Beschleunigungsvermögen zu gewährleisten. Es ist einteilig mit der Abtriebswelle. Der Käfig wird durch 2 hochpräzise, radiale Kugellager im inneren Planetenring zentriert. Diese Konstruktion verbessert das Beschleunigungsvermögen und die Akzeptanz von großen Drehmomentschwankungen. Der Planetenring ist einteilig mit dem Gehäuse und dem Abtriebsflansch ausgeführt, um maximale Steifigkeit bei Anwendungen mit schnellen Umkehrungen zu gewährleisten. Wir empfehlen diese Baureihe für Anwendungen mit einem Anwendungsfaktor Ka<1,85 (weitere Einzelheiten zu den Anwendungsfaktoren finden Sie im Abschnitt "Informationen"). Für größere Anwendungsfaktoren empfehlen wir die Verwendung eines drehbaren Abtriebsflansches, wie bei der Ultimate-Reihe.
