Spannungs-Controller / Bahn TT-25

digital

Übersicht
Der TT-25 ist ein kompakter Industrie-Controller für die präzise Regelung der Bahnspannung in Converting-, Druck- und Verpackungsprozessen sowie anderen kontinuierlichen Bahnprozessen. Er sorgt für stabile Spannung bei wechselnden Prozessbedingungen und reduziert Materialverlust und Stillstandzeiten.

Steuerung und Bedienoberfläche
Der Controller verwendet einen fortschrittlichen PID-Regelalgorithmus, optimiert für schnelle Reaktion und hohe Genauigkeit bei niedrigen Drehmomenten und hohen Geschwindigkeiten. Ein 4" Farb-Touchscreen ermöglicht intuitive Einrichtung, Echtzeitdiagnose und mehrsprachige Menüs zur Vereinfachung von Inbetriebnahme und Bedienung.

Verfügbare Versionen

• TT-25 L — für Abwickler und Aufwickler mit Wägezellen oder Tänzerrolle; optionale Rollendurchmesserkompensation.
• TT-25 XL — für modulare Pneumatikbremsen und automatische Spleißsysteme; dynamische Bremsmomentverwaltung bei Rollenwechseln.
• TT-25 FPM — integrierter PWM-Ausgang für elektromagnetische Pulverbremse, ohne externe Leistungsbausteine.
• TT-25 MTR — für motorgetriebene Abwickler/Aufwickler und Treiberrollen; integriert Bahn­geschwindigkeitsreferenz, Wägezellensignal und Rollendurchmesser­messung.

Hauptmerkmale

• Fortschrittliche PID-Regelung für stabile und präzise Spannungsregelung.
• Regelzyklus 1 ms für schnelle Reaktion in anspruchsvollen Anwendungen.
• Genaue Regelung bei niedrigen Drehmomenten und während schneller Beschleunigungs-/Bremsvorgänge.

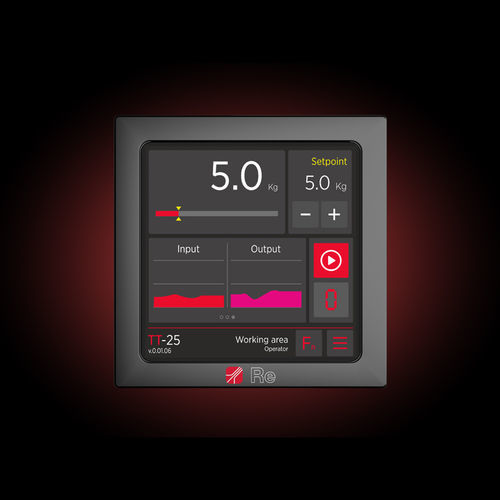

• 4" Farb-Touchscreen für Konfiguration, Überwachung und Diagnose.
• Spezifische Hardware-/Softwarevarianten für Bremsen, Motoren und Spleißsysteme.
• Optionale PROFINET- und EtherCAT-Schnittstellen zur PLC-Integration (TT-25 XL, TT-25 MTR).

Integration & I/O
Mehrere analoge und konfigurierbare Eingänge, opto-isolierte digitale Eingänge und konfigurierbare analoge Ausgänge ermöglichen den direkten Anschluss von Wägezellen, Tänzerrollen, Bremsen, Motoren und externen Sensoren. Bestimmte Versionen verfügen über PWM-Ausgänge für elektromagnetische Bremsen und optionale FieldBus-Module für PROFINET oder EtherCAT.

Anwendungen
Geeignet für Converting-, Druck- und Verpackungslinien sowie kontinuierliche Bahnprozesse, bei denen präzise Spannungsregelung Abfälle reduziert, den Durchsatz erhöht und die Produktqualität verbessert.

Technische Daten

• Versionen: TT-25 L, TT-25 XL, TT-25 FPM, TT-25 MTR.
• Versorgungsspannung: 24–36 Vdc (alle Versionen).
• Regelzyklus: 1 ms.
• Wägezelleneingang (analog): 0÷80 mV oder 0÷50 mA.
• Analogeingänge 0÷10 Vdc: 3 Eingänge.
• Konfigurierbarer Analogeingang 0÷10 Vdc / 4÷20 mA: 1 Eingang.
• Opto-isolierte Digitaleingänge 24 Vdc: 6 (Status/Kontrolle).
• Konfigurierbare Analogausgänge: 1 für PID-Regelung.
• Analoger Ausgang 0÷10 Vdc: 1 Hilfsausgang.
• Stromanalogausgänge: bis zu 2 für elektromagnetische Bremsen (TT-25 XL, TT-25 FPM, je nach Version).
• Digitale Relaisausgänge 24 Vdc / 24 Vac: 2 für Alarme; zusätzliche Ausgänge je nach Version.
• FieldBus: PROFINET oder EtherCAT optional (TT-25 XL, TT-25 MTR).
• Arbeitstemperatur: 0 ÷ 50 °C.
• Schutzart: IP20.
• Abmessungen: 105 x 105 x 50 mm.
