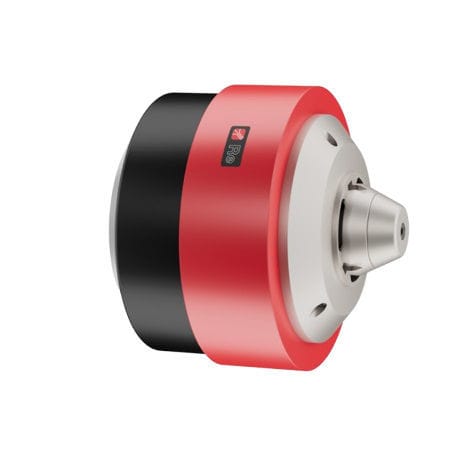

Selbstexpandierbare Spindel für Spule ROTOMATIC

Rotomatic ist das neue patentierte Hülsenfutter, das die Qualität und Technologie der drehmomentbetätigten Hülsenfutter von Re mit einem teleskopischen pneumatischen Auswerfer kombiniert, der konzentrisch zum Hülsenfutter angeordnet ist. Das Rollenauswurfsystem RotoMatic wurde entwickelt, um das Problem des Papierabfalls zu lösen und darüber hinaus die Probleme der Entriegelung der Rollen während des Auswurfs zu beseitigen. RotoMatic besteht aus dem Rotogrip-Spannfutter, das einen optimalen Halt des Rollenkerns garantiert, ohne diesen zu beschädigen, und einem patentierten pneumatischen Teleskopkolben, der den automatischen Auswurf der Rollen ohne manuelle Betätigung gewährleistet, selbst im Falle von verformten oder beschädigten Rollen. Dank RotoMatic wird es also möglich sein, die Produktivität der Produktionsanlage zu steigern und das Sicherheitsniveau für das Bedienpersonal deutlich zu erhöhen. Während der Beladungsphase nutzt das Hülsenfutter das durch die Bremskraft erzeugte Drehmoment und die entgegengesetzte Bahnspannung, um die großflächigen Sektorelemente zu expandieren und die Hülse automatisch zu blockieren und zu zentrieren. Während der Entladephase erzeugt der pneumatische Auswerfer eine koaxiale Schubkraft von 14.500N (erste Stufe) und 5.500N (zweite Stufe), um die Rollen automatisch zu entriegeln und auszuwerfen, ohne dass ein manueller Eingriff erforderlich ist, selbst im Falle von verformten oder beschädigten Rollen. RotoMatic ist mit einem Sicherheitsventil ausgestattet, um einen Überdruck in der pneumatischen Kammer und die daraus resultierende Beschädigung der internen Teile des Systems zu vermeiden. RotoMatic kann auf jedem Abrollertyp installiert werden, unabhängig davon, ob dieser mit einem Ausstoßsystem ausgestattet ist oder nicht. Der Flansch kann nach der Zeichnung des Kunden konstruiert werden und ist für Spannzangen von 3" bis 6" erhältlich.
