Selbstexpandierbare Spindel für Spule ROTOGRIP

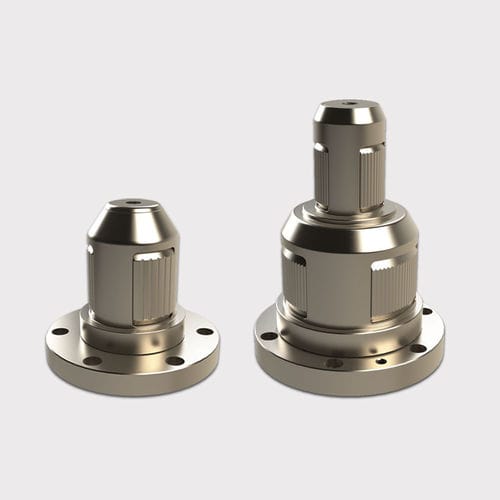

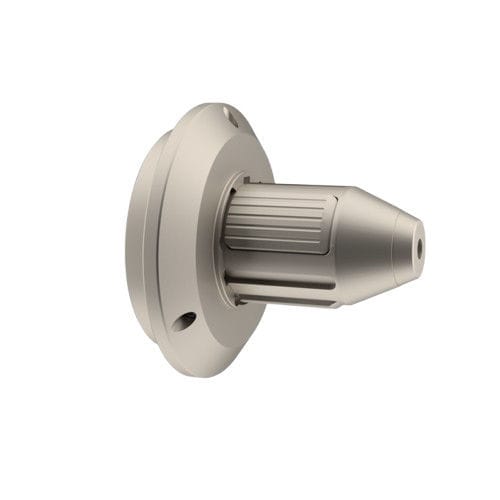

Das drehmomentbetätigte Rotogrip-Kernspannfutter ist so konzipiert, dass es das durch die Bremskraft und die entgegengesetzte Bahnspannung erzeugte Drehmoment (in Verbindung mit einer Bremse oder einem Motor) nutzt, um die Sektorenelemente auszudehnen, den Rollenkern zu zentrieren und ihn automatisch mit hoher Zuverlässigkeit zu arretieren. Diese Systeme bieten selbst in staubigen Umgebungen und bei schweren Rollen eine hervorragende Leistung. Die Nockenvorrichtung in der Mitte der Spannvorrichtung dreht sich und drückt die Spreizelemente oder Sektoren in Richtung des Rollenkerns, wodurch ein optimaler und gleichmäßiger Halt gewährleistet wird, um den Kern zentriert zu halten und den Prozess zu stabilisieren. Die drehmomentbetätigte Rotogrip-Kernspannvorrichtung ist je nach den spezifischen Verarbeitungsanforderungen in Ausführungen mit einfachem oder doppeltem Durchmesser erhältlich. Darüber hinaus sind Flanschausführungen für Abwickler erhältlich, die bereits mit einem Kernauswurfsystem ausgestattet sind, sowie Flansch- und kalibrierte Federausführungen für den automatischen Rollenauswurf oder modulare Ausführungen für schnellen Käfigwechsel, wodurch verschiedene Kerndurchmesser verwendet werden können, ohne dass die Nocke ausgetauscht werden muss. Die Backen mit großer Kontaktfläche bieten maximalen Halt und verhindern so Beschädigungen an den Rollenkernen, die dann ohne Beeinträchtigung der Arbeitsqualität wiederverwendet werden können. Die Segmente sind in drei Ausführungen erhältlich: glatt, gerillt oder aus Hartmetall, um unterschiedlichen Verarbeitungs- und Materialanforderungen gerecht zu werden. Rotogrip-Spannfutter sind in Durchmessern von 3″ bis 12″ erhältlich und können Belastungen von bis zu 110.000 N sowie Drehmomente von bis zu 16.000 Nm aufnehmen. Um sich an jede neue oder bereits vorhandene Abwickelvorrichtung anzupassen, können die Flanschbefestigung, die Zentrierung und die Länge der Schließnase individuell angepasst werden, wodurch eine vielseitige Lösung entsteht, die sich an alle betrieblichen Anforderungen anpasst.
