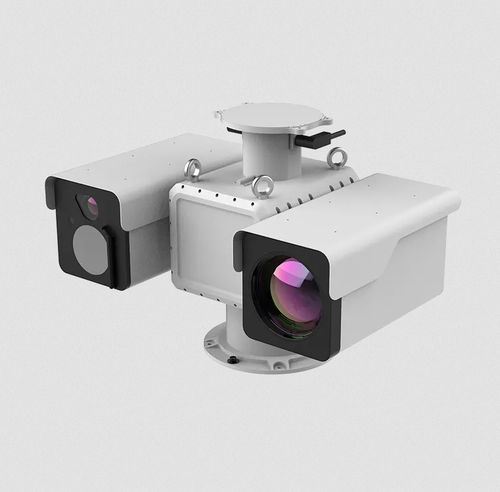

Automatisches Positioniersystem PM6

mit Kameramit Steuergerät

Produktübersicht
Das multispektrale Positionierungssystem PM6 Series verfügt über ein integriertes koaxiales Design mit oberer und unterer Nutzlast, das multispektrale Bildgebung (thermisch und sichtbar) bereitstellt. Es bietet eine Montagebasis für zusätzliche Detektionsmodule und vereinfacht die Koordinatenkonvertierung bei Wiedererkennung, wodurch Erkennungsgenauigkeit und Betriebseffizienz verbessert werden. Die Architektur entwickelt sich von multidimensionaler Koordination hin zur vollständigen Datenfusion für robuste Überwachung in anspruchsvollen Sicherheitsumgebungen.

Hauptmerkmale

• Infrarot‑Detektoroptionen: ungekühlte VOx‑Detektoren und leistungsfähige MWIR‑gekühlte (T2SL) Detektoren mit fortschrittlichen IR‑Bildalgorithmen für klare Langstreckenbilder.
• Doppel‑Spektrum‑Bildgebung: Thermalkanal bis zu 640×512; Sichtbarer Kanal bis zu 4 MP (2688×1520).
• Langstreckenoptik: ungekühltes Thermalobjektiv 25–225 mm (kontinuierlicher Zoom) und gekühlte Option 30–660 mm; Brennweite des sichtbaren Moduls bis zu 15–775 mm.
• Intelligente Videoanalyse (VCA): Bereichseinbruch, Tripwire, Erkennung Mensch/Fahrzeug/Boot/Feuer, Linienüberschreitung, Ein-/Ausgangsereignisse.
• Koaxiale Architektur: integrierte Detektionsplattform, die Kalibrierung vereinfacht und Such-/Verfolgsgenauigkeit sowie Effizienz erhöht.
• Plattformintegration: ONVIF und andere Standardprotokolle unterstützt; SDK für Sekundärentwicklung verfügbar.

Anwendungen

• Küsten‑ und Hafenüberwachung
• Waldbrandüberwachung
• Städtische Hochaltitätsbeobachtung
• Perimeterschutz kritischer Infrastrukturen, Öl‑ & Gasfelder, Minen

Technische Daten

• Thermalmodul — Detektortyp: ungekühlter VOx‑Infrarotdetektor oder gekühlter T2SL‑Infrarotdetektor.
• Spektralbereich: 8 ~ 14 μm (Langwelle) und 3.4 ~ 5.0 μm (Mittelwelle).
• NETD: ≤40 mK @ F1.0 (ungekühlt), ≤20 mK @ F4.0 (gekühlt).
• Thermale Auflösung: 640 × 512.
• Pixelpitch: 12 μm oder 15 μm.
• Thermale Brennweite (Optionen): 25–225 mm (ungekühlt) und 30–660 mm (gekühlt).
• Optisches Modul (Sichtbar) — Sensor: 1/1.8" 4MP CMOS; Auflösung: 2688 × 1520; Brennweite: 15–775 mm; Fokusmodus: Auto / Manuell / Einmal‑Autofokus.
• PTZ — Schwenk: 360° kontinuierlich, Geschwindigkeit 0.1°–100°/s; Neigung: -90° bis 90°, Geschwindigkeit 0.01°–100°/s.
• Maximale Dachlast: 35 kg.
• Gyro‑Stabilisierung: unterstützt Bildstabilisierung.
• Abtastmodi: Preset / Tour / Pattern / Linear Scan.
• Smart‑Funktion — Intelligente Erkennung: Tripwire, Linienüberschreitung, regionale Einbrucherkennung und weitere IVA‑Funktionen.
• Koaxiales Auto‑Framing: unterstützt.
• Intelligente Aufzeichnung: alarmgesteuerte Aufzeichnung und Aufzeichnung bei Netzverlust mit automatischer Fortsetzung.
• Fehlererkennung: Alarme bei Netzwerkunterbrechung, IP‑Konflikt, SD‑Kartenfehler, unzulässigem Zugriff, Burn‑Alarm, anormaler Erkennung.
• Alarmverknüpfung: Videoaufnahme / Snapshot / Alarmausgang / E‑Mail / PTZ‑Verknüpfung / akustischer und visueller Alarm.
• Systemschnittstelle — Stromversorgung: DC 48V ±15%.
• Kommunikation: 1 × RJ45 10M/100M selbstadaptiver Ethernet‑Port; 1 Kanal RS485.
• Speicherschnittstelle: Micro SD (bis zu 1 TB).
• Allgemein — Betriebsbedingungen: -40°C bis +70°C; Luftfeuchtigkeit < 90% RH.
• Schutzart & Überspannung: IP66; TVS 6000V; Blitz-, Überspannungs‑ und Stoßschutz.
• Leistungsaufnahme: Max. 500 W.
• Abmessungen (mm): 826 × 571 × 606.
• Gewicht: 85 kg.
• Entfernungsleistung (Beispiele) — Person (1.8 × 0.5 m): 2,300 m / 5,500 m; Fahrzeug (1.4 × 4.0 m): 5,300 m / 12,000 m; Schiff (10 × 5 m): 9,400 m / 22,000 m; Niedrigfliegerziel (0.35 × 0.35 m): 2,500 m / 5,000 m.
