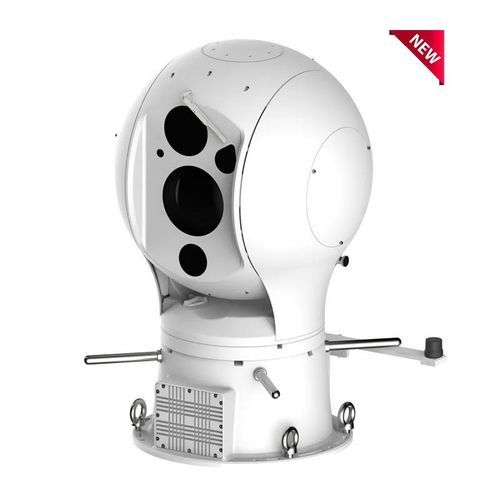

Digitale Kamera PM7 series

für öffentliche Bereichefür Branderkennungfür Zugangskontrolle

Übersicht
Die PM7‑Serie ist eine integrierte Langstrecken‑Überwachungslösung, die MWIR‑gekühlte Thermografie, HD‑Sichtbild und ein direkt angetriebenes sphärisches PTZ kombiniert. Mit KI‑Zielerkennung und VCA bietet sie präzise Identifikation bei Dunkelheit und widrigen Wetterbedingungen und eignet sich für Perimeterschutz, Flughäfen, Häfen, Waldbrandfrüherkennung und städtische Höhenüberwachung.

Hauptmerkmale

• Infrarotdetektor: T2SL MWIR‑gekühlter Detektor mit fortschrittlichen Bildverarbeitungsalgorithmen für thermische Bildgebung über größere Entfernungen.
• HD Dual‑Spectrum Imaging: Thermisches Modul 640×512 (Pixelpitch 15 μm); sichtbar bis 4 MP (2688×1520).
• Langstrecken‑Optiken: kontinuierlich zoombare Thermallinsen 15–315 mm, 30–660 mm, 88–1100 mm; sichtbare Objektivoptionen bis 775 mm oder 1200 mm für erweiterte Erkennungsreichweiten.
• Intelligente Videoanalyse: VCA und KI‑Funktionen wie Tripwire, Eindringungserkennung, Rauch/Brand‑Assist und Erkennung/Verfolgung von Personen, Fahrzeugen, Schiffen und kommerziellen Drohnen.
• PTZ‑Leistung: direkt angetriebenes sphärisches PTZ mit 360° Dauerdrehung, Neigung -90° bis +90°, hohe Positionierungs­geschwindigkeit und ‑präzision; widerstandsfähig gegen Wind, Korrosion und Salznebel.
• Plattformintegration: ONVIF und Standardprotokolle unterstützt; SDK für Integration und sekundäre Entwicklung verfügbar.
• Optionale Peripherie: Laser‑Beleuchter (max. Reichweite ~3 km) und Laser‑Entfernungsmesser (Messung bis ~15 km).

Anwendungsszenarien

• Küsten- und Hafenüberwachung
• Waldbrandprävention und Früherkennung
• Städtische Höhenüberwachung
• Perimeterschutz großer Anlagen und kritischer Infrastrukturen

Technische Daten

• Sichtbares Modul: Bildsensor 1/1.8" 4MP CMOS; Auflösung 2688×1520; Brennweitenoptionen 15–775 mm oder 20–1200 mm; Fokus Auto / Manuell / One‑Shot Auto.
• Laserbeleuchter (optional): Beleuchtungsdistanz max. 3 km.
• Laser‑Entfernungsmesser (optional): Messdistanz max. 15 km.
• Thermisches Modul: Detektor T2SL gekühlt; Spektralbereich 3,6–5 μm; NETD ≤20 mK (@25°C, F#4.0, 50Hz) oder ≤25 mK (@25°C, F#5.5, 50Hz); Auflösung 640×512; Pixelpitch 15 μm; Brennweiten 15–315 mm, 30–660 mm, 88–1100 mm.
• PTZ: Pan 360° kontinuierlich, Geschwindigkeit 0,01°–220°/s; Tilt -90°–+90°, Geschwindigkeit 0,01°–100°/s; Scanmodi: Preset, Patrouillengruppe, Patrouillenscan, Linear‑Scan, Pattern‑Scan.
• Intelligente Funktionen: Rauch‑ & Brandassist; intelligente Erkennung (Tripwire, Bereichsintrusion); KI‑Erkennung und Tracking (Personen, Fahrzeuge, Schiffe, kommerzielle Drohnen); Alarmverknüpfung: Aufnahme, Snapshot, PTZ‑Verknüpfung, Alarmausgang; Hilfspositionierung unterstützt.
• Systemschnittstelle: Stromversorgung DC 48V ±15%; Kommunikation RJ45 adaptive 10M/100M Ethernet; Alarm I/O 2 Eingänge / 2 Ausgänge; Speicher microSD bis 1TB; Seriell 1×RS422.
• Allgemein: Betrieb -40°C bis +70°C; Luftfeuchte <90% RH; Dome‑Gehäuse IP67 (Basis IP66); 6.000 V TVS Überspannungsschutz; konform mit GB/T 17626.5 Stufe 4; max. Leistungsaufnahme 270 W (@25°C); Abmessungen 600×565×918 mm (B×H×L); Gewicht 125 kg.
• Erkennungsreichweite (Beispiele): Mensch (1,8×0,5 m): 2.625 m / 5.500 m / 7.300 m; Fahrzeug (1,4×4,0 m): 5.900 m / 12.000 m / 17.000 m; Schiff (10×5 m): 10.500 m / 22.000 m / 30.000 m; Niedrigfliegendes Ziel (0,35×0,35 m): 3.000 m / 5.000 m / 6.000 m.
