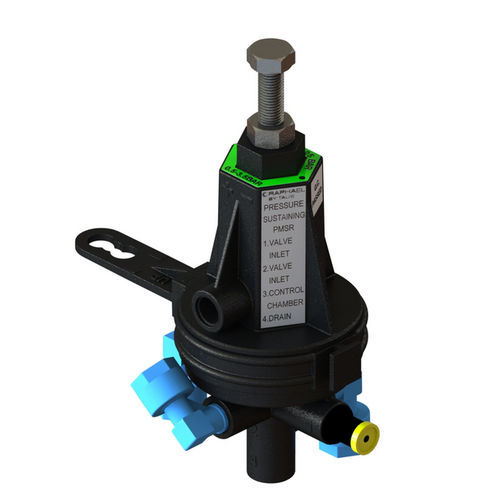

Vorgesteuertes Magnetventil PLASTIC PILOT

3-WegeWasserKunststoff

3-WEGE-KUNSTSTOFF-VORSTEUERUNG FÜR DRUCK UND DURCHFLUSS Die Druck- und Durchflusssteuerung aus Kunststoff ist eine 3-Wege-Drucksteuerung, die in 3 verschiedenen Versionen erhältlich ist: PMR Hochleistungspilot für Druckminderungsregelung PMSR Universal-Pilot zur Steuerung von Ventilen als Druckminderer oder Druckhalteventil PMF Durchflussregelventil Dieses Pilotventil ist speziell für Bewässerungsanwendungen konzipiert. Zwei Pilotventile können auf einem einzigen Ventil kombiniert werden, um einen bifunktionalen Ventilbetrieb zu bilden. Der druckregulierende Modus! ist in Normaldruck- oder Niederdruckkonfigurationen erhältlich. Das Gehäuse des Pilotventils ist aus hochwertigem, verstärktem Kunststoff gefertigt. Die Schraube an der Oberseite des Ventils dient zur Kalibrierung des Piloten. Ausgestattet mit vier Anschlüssen: 1. Sensoranschluss - Wird mit dem Ventilausgang verbunden. Leitet den Druck nach dem Ventil in das Pilotventil. 2. Ablassanschluss - Wird mit der Atmosphäre verbunden. 3. Steueranschluss - Wird mit der Steuerkammer des Ventils verbunden. 4. Druckanschluss - Wird mit dem Ventileingang verbunden. DRUCKMINDERVENTIL Hält den Druck nach dem Hydraulikventil (Nachdruck) bei unterschiedlichen Durchflüssen und Eingangsdrücken (Vordruck) konstant.
