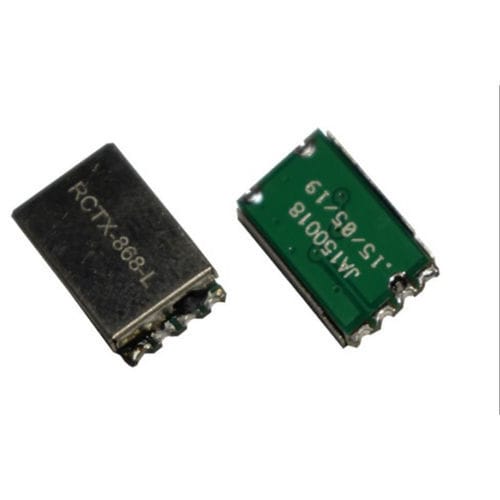

ISM-Band-Funktransmitter RCTX-868-L

OOKASKkabellos

Produktdetails
Der RCTX-868-L ist ein Sendermodul mit Quarzoszillator, das die Realisierung eines vollständigen schlüssellosen Systems durch Hinzufügen einer Codierschaltung ermöglicht. ASK/OOK-Modulation. SMD-Montage. 3-Volt-Version.

Technische Merkmale

• Versorgungsspannung: 2,20 bis 3,60 Volt
• Stromverbrauch (TX-Modus): 21 mA
• Stromverbrauch (Standby-Modus): 1 µA
• RF-Ausgangsleistung: 11 dBm
• Frequenz: 868,30 MHz
• Frequenztoleranz: ±20 KHz
• Maximale Datenrate: 50 kbit/s
• Einschaltzeit: 1 msec
• Betriebstemperaturbereich: -20 bis 80 °C

Pinbelegung

• Pin 1: ANT - Externe Antenne
• Pin 2: GND - Masse
• Pin 3: IN - Dateneingang
• Pin 4: VCC - Stromversorgung

Hauptmerkmale

• ASK/OOK-Sendermodul mit Quarzoszillator
• Sehr kleine Größe: 20,32 x 11,43 mm
• Metallschirm
• Für SMD-Montage konzipiert
• 3-Volt-Version
