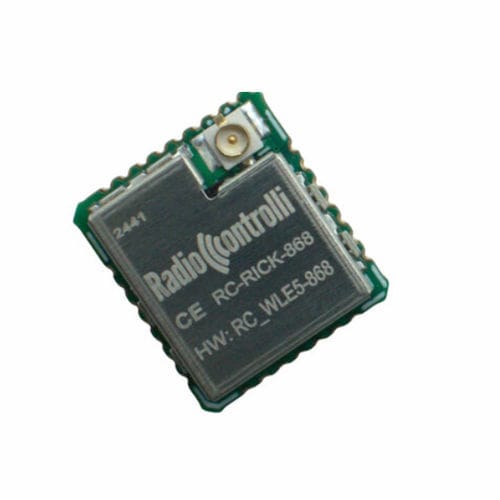

Funkmodul für Langstreckenanwendungen RC-RICK-868

LoRa

Produktübersicht
Der RC-RICK-868 ist ein Funkmodem mit UART-Schnittstelle, das mit AT-Befehlen für die Fernkommunikation mit LoRa-Modulation (LoRa Transparent Transmission Protocol) verwendet werden kann.
Arbeitet im europäischen Frequenzband: 868MHz
Die Hardware basiert auf dem Modul RC-WLE5-868, das von RadioControlli entwickelt wurde (basierend auf STM32WLE5Jx).
KERN: STM32WLE5Jx
Operative Frequenzbänder: 868MHz
Bereit für SMD-Montage (13 x 14.5mm) - Metallschirm.

• Funkmodem mit UART-Schnittstelle
• Verwendbar mit AT-Befehlen
• Fernkommunikation mit LoRa-Modulation
• Europäisches Frequenzband: 868MHz
• Basiert auf dem RC-WLE5-868-Modul (basierend auf STM32WLE5Jx)
• SMD-Montage (13 x 14.5mm), Metallschirm

Technische Merkmale
Technische Merkmale | Min | Typ | Max | Einheit
Versorgungsspannung | 2.5 | 3.3 | 3.7 | Volt
Stromverbrauch (Schlafmodus) | | 2.0 | | uA
Stromverbrauch (RX-Modus) | | 5.0 | | mA
Stromverbrauch (TX-Modus) | | 120 | | mA
Frequenzband | | 868 | | MHz
RF-Ausgangsleistung 50ohm | +15.0 | | 22.00 | dBm
RF-Empfindlichkeit | | -140 | | dBm
Betriebstemperaturbereich | -20 | | 70 | °C

Pinbelegung
Pin | Name | Beschreibung
1 | VCC | Versorgungsspannung.
2,14,15,17,23 | GND | Masse.
16 | NC | Nicht Verbunden
18 | RST | RESET-TRIGGER-EINGANG
19 | RX | UART RX
20 | TX | UART TX
22 | BOOT | Mit diesem Pin kann die FW-Version aktualisiert werden.
24 | AUFWACHEN | Aufwachen, wenn das Modul im Schlafmodus ist, es ist möglich, diesen Pin (50ms) herunterzuziehen, um das Modul aufzuwecken

Merkmale / Technische Spezifikationen

• Modell: RC-RICK-868
• LoRa Transparent Transmission Protocol
• UART-Schnittstelle mit AT-Befehl Unterstützung
• Frequenz: 868MHz
• Versorgungsspannung: 2.5V - 3.7V (typ. 3.3V)
• Stromverbrauch: Schlaf 2.0uA, RX 5.0mA, TX 120mA
• RF-Ausgangsleistung: +15dBm bis 22dBm
• RF-Empfindlichkeit: -140dBm
• Betriebstemperatur: -20°C bis 70°C
• SMD-Montage, 13 x 14.5mm, Metallschirm
• Basiert auf STM32WLE5Jx-Kern
