Diamantsägeseil für Graphit

für Silizium

Produktübersicht

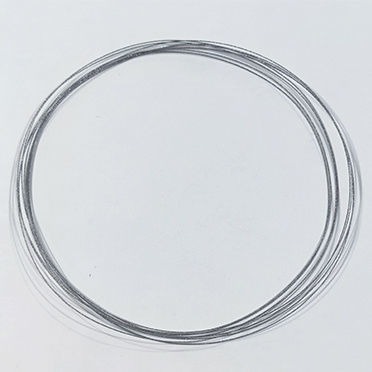

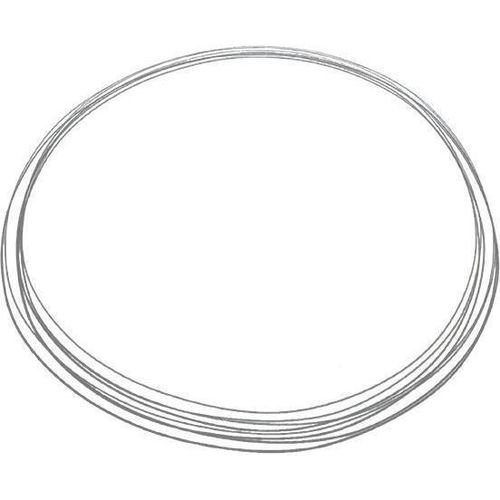

Ringförmiger Diamantdraht ist ein ringförmiges Schneidwerkzeug, das durch Elektroabscheidung von diamantischem Abrasiv auf einen ringförmigen Stahl- oder Wolframdraht mit Nickel als Bindemittel hergestellt wird. Es ist für die präzise Bearbeitung harter, spröder Materialien ausgelegt, insbesondere für das Trennen und Quadratisieren von mono- und polykristallinem Silicium in der Photovoltaik sowie für Graphit-, Saphir- und andere hart‑spröde Werkstoffe.

Hauptmerkmale

• Elektroabscheidung von Diamantabrasiv auf ringförmigem Stahl- oder Wolframdraht
• Verfügbare Durchmesser: 380 μm, 420 μm, 500 μm, 650 μm, 800 μm
• Durchmesser-Toleranz: ±50 μm
• Wolframring-Drahtvarianten zur Reduzierung von Schneidverlust und Kosten
• Individualisierung und F&E‑Support für prozessspezifische Anforderungen

Produktspezifikationen (Beispiele)

• 800 μm Ringdraht — Durchmesser 800±50 μm; Bruchkraft >410 N; Zugfestigkeit ≈810 N/mm²; typischer Einsatz: Graphitbearbeitung
• 650 μm Ringdraht — Durchmesser 650±50 μm; Bruchkraft >260 N; Zugfestigkeit ≈780 N/mm²; typischer Einsatz: Graphitbearbeitung
• 500 μm Ringdraht — Durchmesser 500±50 μm; Bruchkraft >230 N; Zugfestigkeit ≈1120 N/mm²; typischer Einsatz: Zuschneiden/Quadratisieren von Silicium
• 420 μm Ringdraht — Durchmesser 420±50 μm; Bruchkraft >210 N; Zugfestigkeit ≈1240 N/mm²; typischer Einsatz: Zuschneiden/Quadratisieren von Silicium
• 420 μm Wolfram-Ringdraht — Durchmesser 420±50 μm; Bruchkraft >230 N; Zugfestigkeit ≈1490 N/mm²; typischer Einsatz: Zuschneiden/Quadratisieren von Silicium
• 380 μm Wolfram-Ringdraht — Durchmesser 380±50 μm; Bruchkraft >190 N; Zugfestigkeit ≈1372 N/mm²; typischer Einsatz: Zuschneiden/Quadratisieren von Silicium

Anwendungen und Bestellung

• Hauptanwendungen: Zuschneiden/Quadratisieren von Photovoltaik‑Wafers, Graphit‑ und Halbleiter‑Sägungen, Saphirbearbeitung und andere harte, spröde Materialien
• Auswahlhinweis: Wählen Sie Durchmesser und Drahtmaterial nach Zielmaterial, gewünschter Oberflächengüte und Schnittgeschwindigkeit
• Lieferoptionen: Standarddurchmesser verfügbar; kundenspezifische Durchmesser und Bonding‑Spezifikationen auf Anfrage
