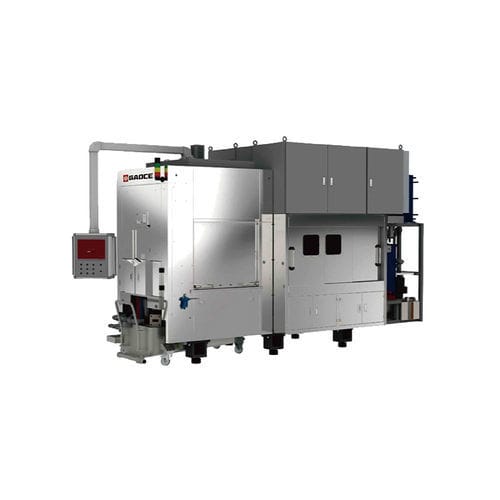

Drahtschneidemaschine GC-SADW6670

für Metallfür SteinStange

Produktbeschreibung

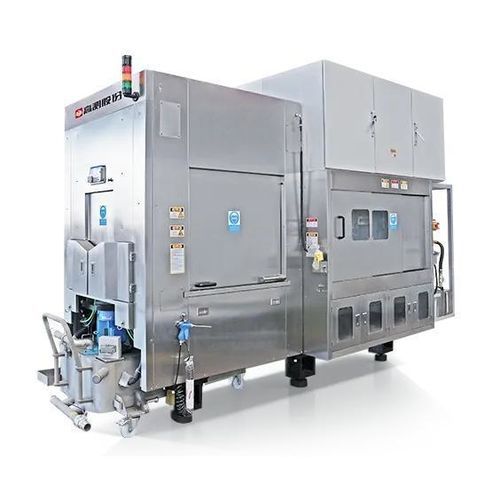

Diese Diamantdrahtsäge ist für das Schneiden von Saphirstangen und -scheiben ausgelegt, mit Frontzuführung/-entladung und Drahtführung beidseitig. Die Gesamtbreite beträgt ≤ 2 m, um die Flächenausnutzung zu maximieren. Ein Servomotor treibt die Spannschwingstange an und gewährleistet eine empfindliche Spannungsregelung. Wichtige Strukturkomponenten sind verstellbar, um Schnittanforderungen bis zu 50 N Spannung, 2400 m/min Drahtgeschwindigkeit und 700 mm Stablänge zu erfüllen.

Hauptmerkmale

• Frontzuführung und -entladung; Drahtführung beidseitig (ein- oder zweiseitige Zuführung)
• Gesamtbreite ≤ 2 m zur Optimierung der Hallenausnutzung
• Servogetriebene Spannschwingstange für präzise Spannungsregelung
• Konstruiert für bis zu 50 N Schneidspannung, 2400 m/min Drahtgeschwindigkeit und 700 mm Stablänge

Produktparameter

• Modell: GC-SADW6670
• Anwendung: Saphir-Scheibung/Schnitt
• Zuführung/Entladung: Front
• Drahtführung: beidseitig (ein- oder zweiseitige Zuführung)
• Max. Werkstückgröße: 4–6” × L700
• Max. Drahtgeschwindigkeit: 2400 m/min
• Drahtdurchmesser (Stahl): 0,23 mm
• Schnittspannung: 10–50 N (ausgelegt bis 50 N)
• Schnittart: Abwärtschnitt
• Schnellvorlauf/-rücklauf: 50–500 m/min
• Max. Schwingwinkel: ±12°; Max. Schwinggeschwindigkeit: 12°/s
• Achsabstand: 395 mm
• Außendurchmesser Rillung Hauptrolle: Φ192–Φ202 mm
• Max. Drahtreserve: 65 km (bei 0,2 mm Draht)
• Unterstützte Stablänge (Auslegung): 700 mm
• Ca. Abmessungen (L×B×H): 4300 × 2000 × 3100 mm
• Ca. Gerätegewicht: 12000 kg
• Gewicht Hauptrolle: ≈140 kg pro Stück (netto)
