Signalvorverstärker PAS3

SpannungakustischIP

Beschreibung
Der PAS3 ist ein breitbandiger Vorverstärker für akustische Emissionen (AE), der sehr schwache Spannungssignale von AE‑Sensoren vor der Übertragung an die Erfassungseinheit verstärkt. Er bietet wählbare Verstärkungen, mehrere analoge Filterbereiche sowie Single‑Ended‑ und differenzielle Eingänge und ist mit gängigen AE‑Sensoren und Erfassungskarten kompatibel.

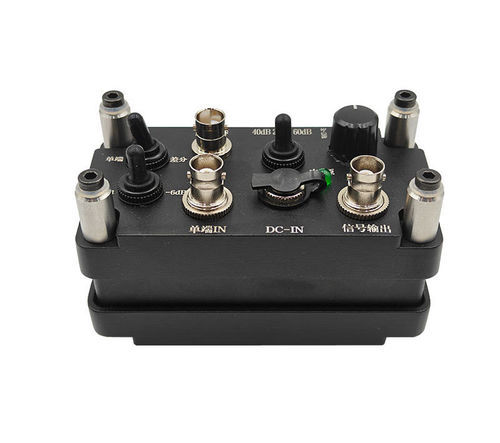

Funktionale Beschreibung

• Eingangswahlschalter: Auswahl zwischen "Single" (links) und "Differential" (rechts).
• Differentieller Eingang: BNC‑Anschluss für differentielle Sensoren.
• Verstärkungsschalter: wählbare Verstärkungspositionen (40 dB | 20 dB | 60 dB; interne Einstellungen ermöglichen feinere Stufen).
• Filterregler: Wahl einer von vier analogen Filterbereichen: 5 kHz–1,2 MHz | 80 kHz–480 kHz | 5 kHz–160 kHz | 5 kHz–50 kHz.
• Dämpfungsschalter: 0 dB (links) oder -6 dB (rechts).
• Single‑Eingang: Anschluss für einadrige Sensoren (die meisten Sensoren).
• Stromanschluss: Externes DC‑Netzteil anschließen, wenn keine Phantomspeisung vom AE‑System genutzt wird (DC 18–32 V).
• Netzanzeige: leuchtet bei Stromversorgung (Phantom oder DC).
• Signalausgang: BNC‑Ausgang des verstärkten und gefilterten AE‑Signals; unterstützt Phantomspeisung von AE‑Erfassungssystemen.
• Magnetfuß: optionale Magnete für erleichterte Montage auf Metallflächen (bei Bestellung auswählen).

Hauptmerkmale

• Breitbandiger Universal‑Vorverstärker, kompatibel mit den meisten AE‑Sensoren und Erfassungskarten.
• Wählbare Vorverstärkung (14, 20, 34, 40, 54, 60) mit Feineinstellung durch 0 dB / -6 dB Dämpfung bei ausgewählten Verstärkungen.
• Integriertes analoges Filter mit vier wählbaren Frequenzbereichen.
• Unterstützung für Single‑Ended‑ und differentielle Eingänge.
• Zwei Stromversorgungsoptionen: Phantomspeisung über Signalleitung oder externe DC‑Versorgung.
• Schutz gegen elektrischen Schlag und Wiederherstellung nach Blockierungszuständen.
• Automatische Sensortestfunktion (AST) zur Aussendung von Testsignalen an Sensoren (erfordert kompatible Software wie SWAE).
• Ein-/Ausgangs‑Verpolungsschutz mit Anzeige (grün = korrekte Verbindung).
• Gehäuse aus Druckguss‑Aluminium für EMI‑Abschirmung und mechanischen Schutz.
• Optionale magnetische Unterseite zur Befestigung an Metallstrukturen.

Technische Daten

• Verstärkung: 20 / 40 / 60 dB (wählbar; zusätzliche interne Einstellungen verfügbar)
• Dämpfung: 0 / -6 dB
• Frequenzgang: 5 kHz – 1.200 kHz
• Äquivalentes Rauschen: <7 µV (RMS bei 60 dB Verstärkung)
• Filterbereiche: 5 kHz–50 kHz; 5 kHz–160 kHz; 80 kHz–480 kHz; 5 kHz–1.200 kHz
• Max. transienter Ausgang: 20 Vpp
• Max. Dauerausgang: 13,6 Vpp
• Plattenversorgung: 7,5 V – 32 V; DC‑Versorgung: 18 V – 32 V
• Ausgangsimpedanz: 50 Ω
• Betriebstemperatur: -20 °C bis +60 °C
• Gehäusematerial: Druckguss‑Aluminium
• Abmessungen (L×B×H): 10,5 cm × 5,5 cm × 7 cm
• Gewicht: 483,7 g
• Schutzklasse: IP65
