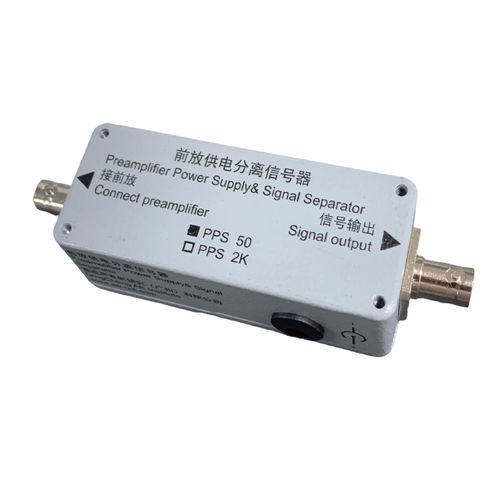

Tischnetzteil PPS

DCEinfachausgangfür Signalvorverstärker

Produktbeschreibung
PPS ist die Stromversorgung für Vorverstärker und ein Signaltrenner. Wenn die gewählte Datenerfassungsplatine den Vorverstärker nicht mit Spannung versorgen kann und kein Netzteil zum Anschluss an den Vorverstärker verfügbar ist, müssen PPS und ein Netzteil angeschlossen werden, um den Vorverstärker mit Spannung zu versorgen und die Signale zu trennen, damit ein normaler Betrieb möglich ist.

Anwendungshinweise
Die meisten Nicht-AE-Erfassungssysteme liefern keine Gleichspannung an die analogen Eingänge (z. B. Oszilloskope oder allgemeine DAQ-Module). Wenn Sensoren eingebaute Vorverstärker oder PAV haben, setzen Sie den PPS vor dem DAQ/Instrument ein. Wählen Sie den PPS-Typ entsprechend der Eingangsimpedanz des DAQ oder Oszilloskops: PPS50 wählen, wenn die Eingangsimpedanz des Endgeräts niedrig ist; PPS2000 wählen, wenn sie sehr hoch ist.

Funktionen

• Zwei Typen verfügbar: PPS50 und PPS2000
• Stellt Phantomversorgung für Vorverstärker bereit und trennt das Signal

Anschlussdiagramm
Das Anschlussdiagramm ist in den Produktinformationen auf der Seite enthalten (illustratives Schaltbild, das PPS, Netzteil und DAQ‑Anschlüsse zeigt).

Technische Daten

• Modell-Nr.: PPS50; PPS2000
• Ausgangsimpedanz: PPS50 — 50 Ω; PPS2000 — 2000 Ω
• Eingangsimpedanz: 50 Ω (beide Modelle)
• Versorgungsspannung: DC, 5 V bis maximal 30 V
• Signalübertragung: Phantomspeisung
• Anschluss: BNC-Q9
• Hauptmaterial: Druckgussaluminium
• Abmessungen (L x B x H): 116 mm × 36 mm × 30 mm
• Adapter: Eingang AC 100–240 V, Ausgang DC 5–30 V
