Magnetischer Sockel

Übersicht
Magnetische Halterungen für akustische Emissionssensoren (AE), entwickelt zum sicheren Befestigen von Sensoren auf ferromagnetischen Messflächen. Bestehen aus einem Dauermagneten und einer Schutzummantelung. Serie M = Normtemperatur; Serie H = Hochtemperaturvarianten — spezifische Temperaturangaben siehe Modelltabelle.

Merkmale

• Magnetische Spannung für schnelles, reproduzierbares Einsetzen auf ferromagnetischen Bauteilen
• Einfache, kompakte Bauweise
• Verschiedene Modelle für gängige Sensor-Durchmesser und Ausführungen

Produktbilder

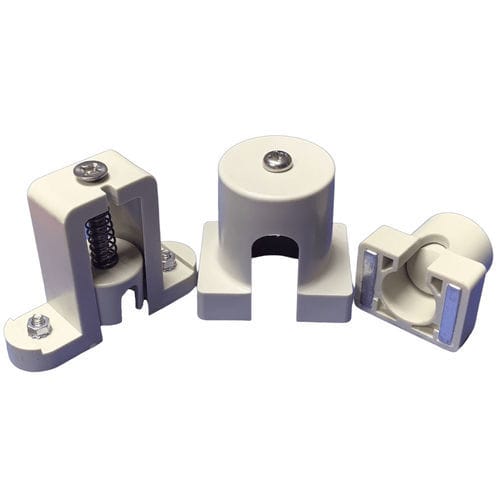

Fotos und Diagramme zeigen Gesamtansichten sowie unterschiedliche Formen und Größen der M- und H‑Serien.

Modelltabelle
Modell | Innengröße (D × H) | Einsatztemperatur
M20 | 20 mm × 13 mm | -20°C bis 80°C
M20A | 20 mm × 17 mm | -20°C bis 80°C
M36 | 32 mm × 35 mm | -20°C bis 80°C
M36A | 32 mm × 55 mm | -20°C bis 80°C
M36B | 32 mm × 35 mm | -20°C bis 80°C
M36C | 32 mm × 35 mm | -20°C bis 80°C
H20 | 20 mm × 17 mm | -196°C bis 550°C
H20A | 22 mm × 17 mm | -196°C bis 350°C

Zubehör

• AE-Kopplungsmasse: Hochtemperaturpaste (typischer Bereich -35°C bis 235°C, Schmelzpunkt ≥270°C)
• Kalibrierwerkzeuge: Bleistiftbruch und Führungsringe als manuelle Schallquelle (z. B. Spitzen Φ0,3 mm 2H oder Φ0,5 mm HB)
• Sensorleitungen: abgeschirmte Kabel, übliche Längen 1 m oder 2 m
• AE-Koaxialkabel: BNC-Anschlüsse, Längen von 1 m bis 100 m
• Schutzkoffer: robust, stoß- und druckfest, einige Modelle mit Rollen und Teleskopgriff

Technische Daten

• Funktion: Magnetische Halterung für AE‑Sensoren auf ferromagnetischen Materialien
• Konstruktion: Dauermagnet + Schutzgehäuse
• Serien: M (Normtemperatur), H (Hochtemperatur)
• Beispieldimensionen: M20 (20 × 13 mm), M20A (20 × 17 mm), M36 (32 × 35 mm), M36A (32 × 55 mm), M36B (32 × 35 mm), M36C (32 × 35 mm), H20 (20 × 17 mm), H20A (22 × 17 mm)
• Temperaturbereiche: M typ. -20°C bis 80°C; H Beispiele: H20 -196°C bis 550°C, H20A -196°C bis 350°C
• Typische Anwendung: Sichere, reproduzierbare Befestigung von AE‑Sensoren für Zustandsüberwachung und zerstörungsfreie Prüfungen auf ferromagnetischen Oberflächen
