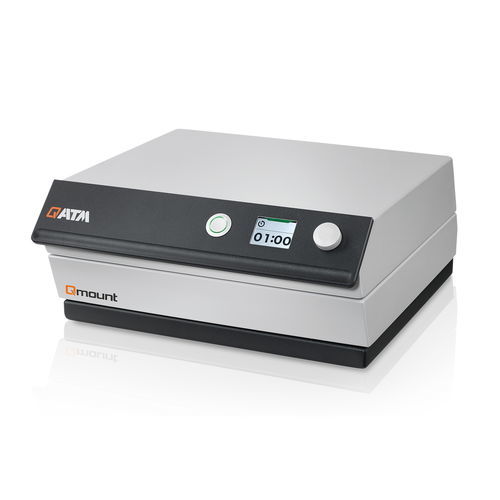

Kalt-Einbettpresse Qmount

für metallografische ProbenVakuumLabor

Einführung
Die Qmount ist ein Laborgerät zur UV‑lichtgehärteten Einbettung materialografischer Proben. Proben werden in UV‑transparente Einbettformen gelegt, mit UV‑härtender Harzfüllung versehen und von LED‑Arrays bestrahlt, um transparente Einbettungen für Schleifen, Polieren und Prüfung zu erhalten.

Produktvorteile

• Schnelles UV‑Aushärten: Standardproben innerhalb von 60 Sekunden
• LED‑Emissionsmaximum bei 365 nm für gezielte Polymerisation
• Kompakte Stellfläche mit 200 × 260 mm Arbeitsplatte
• Einfache Bedienung über Farbdisplay und Drehknopf
• Anschluss für externe Absaugung (optional)

Schnelles Aushärten (60 s)
Robuste LED‑Boards emittieren UV‑Strahlung in einem eng tolerierten Wellenlängenbereich (Emissionsmaximum 365 nm) und ermöglichen reproduzierbare Aushärtungszeiten von ca. 60 Sekunden für Standardproben, wodurch die Durchsatzleistung steigt.

Temperaturregelung und Lüftung
Die integrierte Lüftung hält Polymerisationstemperaturen im Bereich von ca. 70–90 °C. Das Gehäuse ist aus pulverbeschichtetem Aluminium gefertigt und für den häufigen Laboreinsatz ausgelegt; die Haube schließt mit gepufferten Scharnieren.

Probenträgerkapazität
Das Gerät verfügt über eine kratzfeste Glasplatte (200 × 260 mm), die das gleichzeitige Aushärten von bis zu 12 Proben mit 40 mm Durchmesser ermöglicht. Die einfache Innengeometrie erleichtert Reinigung und Wartung.

Bedienung
Prozessparameter werden auf einem Farbdisplay angezeigt und über einen Drehknopf stufenlos eingestellt. Der Einbettvorgang wird per QATM Start‑Stop‑Taste gestartet, pausiert oder beendet; ein akustisches Signal informiert über das Prozessende.

Anwendungen
Kurze Zykluszeiten ermöglichen die wirtschaftliche Herstellung transparenter Einbettungen für Metalle, Verbundwerkstoffe, elektronische Bauteile und Leiterplatten sowie für empfindliche oder poröse Materialien mit geringem thermischem Stress.

Sicherheit und Zubehör
Das Gerät ist standardmäßig mit einem Anschluss für eine externe Absaugung ausgestattet, um Dämpfe und Gerüche zu filtern; als Zubehör ist eine QATM‑Absaugung mit Aktivkohlefilter erhältlich.

Wesentliche Komponenten

• 1. Gehäuse: Pulverbeschichtetes Aluminiumgehäuse mit integrierter Lüftung
• 2. Arbeitsplatte: Kratzfeste Glasplatte, 200 × 260 mm (bis zu 12 × Ø40 mm)
• 3. UV‑LED‑System: Emissionsmaximum 365 nm für kurze Aushärtezeiten
• 4. Haube: Klappverschluss mit gepufferten Scharnieren

Technische Daten

• Max. Auflagefläche Proben: 200 × 260 mm
• Max. Probenhöhe: 40 mm
• Wellenlänge (LED‑Emissionsmaximum): 365 nm
• Einstellbare Aushärtezeit: 0–100 min
• Polymerisationstemperatur (je nach Anwendung): ca. 70–90 °C
• Anschlussspannung: 100–240 V 50/60 Hz (1Ph/N/PE)
• Maße (B×H×T): 377 × 172 × 436 mm
• Gewicht (je nach Ausstattung): ca. 14,5 kg
